一份5层员工宿舍建筑水暖CAD施工图纸（直饮水系统）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：38张
• 设计年代：近代
• 生活供水设计：生活给水系统,直饮水系统
• 生产供水设计：热水系统
• 排水设计：废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：10
• 消火栓用水量室内(L/S)：10
• 特殊系统：直饮水
• 大样节点：卫生间
• 热水供应方式：集中热水供应
• 项目所在地：福建

附件详情

• 资料目录
• 室内给排水设计说明
• 图例
• 冷水系统原理图
• 直饮水水系统原理图
• 热水系统原理图
• 消火栓给水系统原理图
• 排水系统原理图
• 一层给排水平面图
• 二层给排水平面图
• 三～五层给排水平面图
• 屋面层给排水平面图
• 卫生间、盥洗室大样图
• 给排水轴侧图
• 空调水系统原理图
• 一层空调配管平面图
• 二～五层空调配管平面图
• 屋面层空调设备 平面布置图
• 屋面层空调配管平面图

附件详情

项目概要：该项目位于福建，是一公司员工宿舍楼建筑给排水项目；建筑层数为地上五层，建筑高度为18.3米；属于多层居民建筑；设计范围：有给水系统、热水系统、排水系统、消火栓给水系统、自动喷水灭火系统、直饮水系统；
，共计38张图纸；

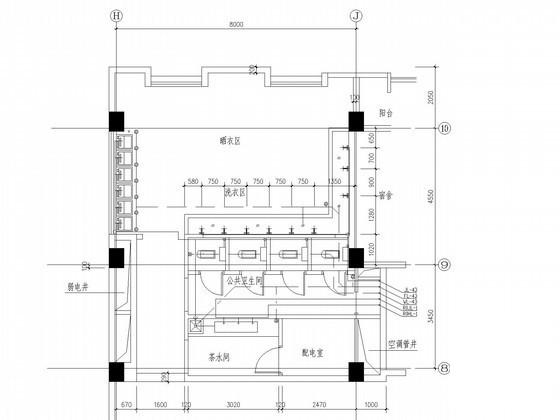

盥洗室大样图

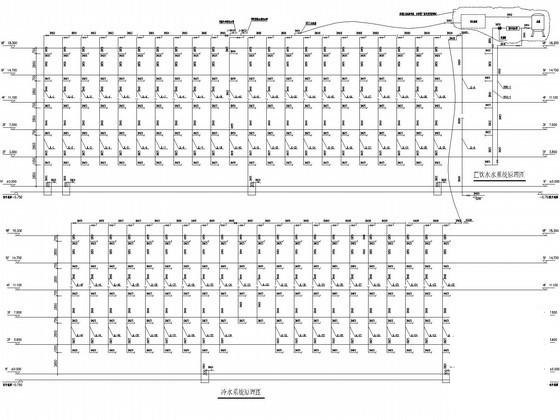

直饮水及给水系统图

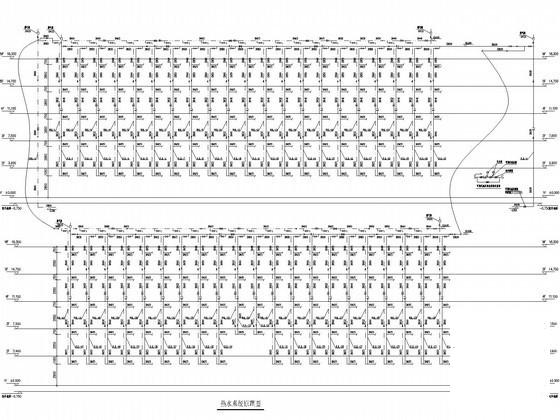

热水系统原理图

第 1 张图

第 2 张图

第 3 张图

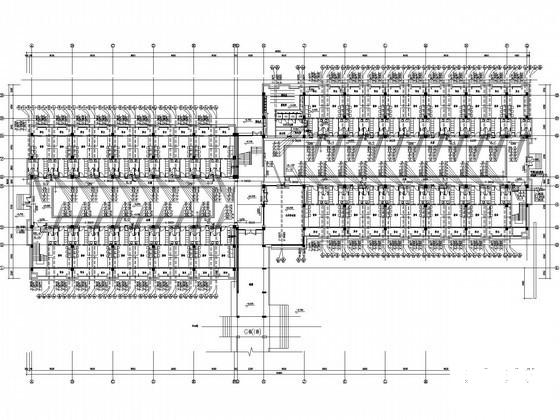

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
