一份住宅小区截洪沟设计CAD施工图纸(02s515)(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 功能：交通道路
• 设计阶段：施工图设计
• 参考图纸：10张以下
• 设计年代：近代

附件详情

1小区周围沿山坡排下的雨水经排洪沟收集后排入小区雨水管网。2上下游跌差≥1M时，使用竖槽式砖砌跌水井安装详02S515/112、113。3局部挖深处应跳槽开挖，加设挡板支撑，注意施工安全。3排洪沟、检查井平面位置可根据现场情况相应调整。检查井安装详02S515/14、15、16。4排洪沟流向、坡度可根据现场情况相应调整，但不得倒坡且坡度不应小于0.5%。

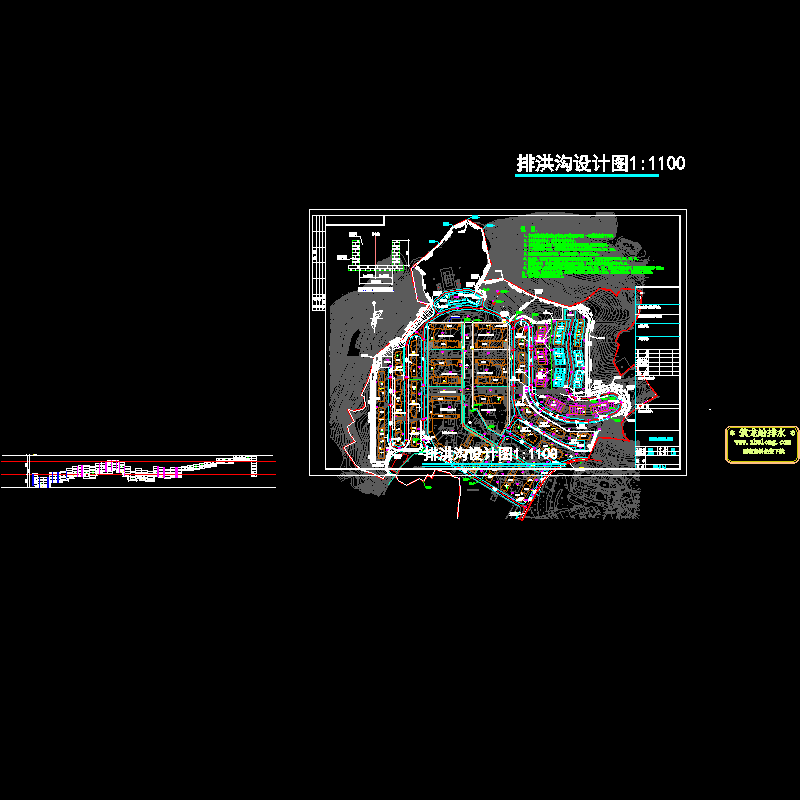

第 1 张图
