一份高层住宅楼冲孔灌注桩基础及承台CAD施工大样图(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为25层剪力墙结构住宅楼，设计使用年限50年，地基基础设计等级为乙级，基础采用桩基础。桩径900mm~1200mm，采用冲孔灌注桩，砼强度均为C30，桩端持力层为中风化粉砂岩5层，桩端进入持力层深度不小于1000mm，有效桩长约17m。

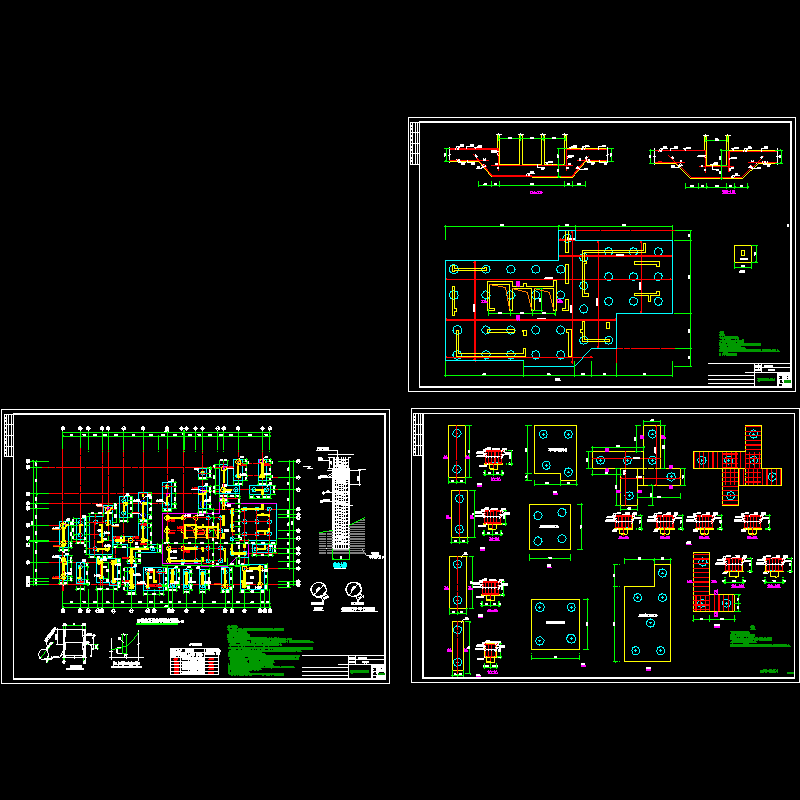

含桩及承台 平面布置图 、桩基配筋大样图，承台配筋大样图

3张，编制于2013年。
