一份基坑止水帷幕加深井降水CAD施工图纸(钻孔灌注桩)(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目采用土钉墙＋止水帷幕，结合深井降水综合治理。钻孔灌注桩：桩长8米，桩径500mm。水泥搅拌桩：桩长平均约7000，进入粉质粘土层不小于1500mm，桩间距400，咬合200.水泥参量按15～18％。喷射混凝土面层：采用喷射工艺，厚度60～80，内配4@200成品钢丝网。
8张图，编制于2009年。

基坑支护降水剖面

基坑支护降水剖面

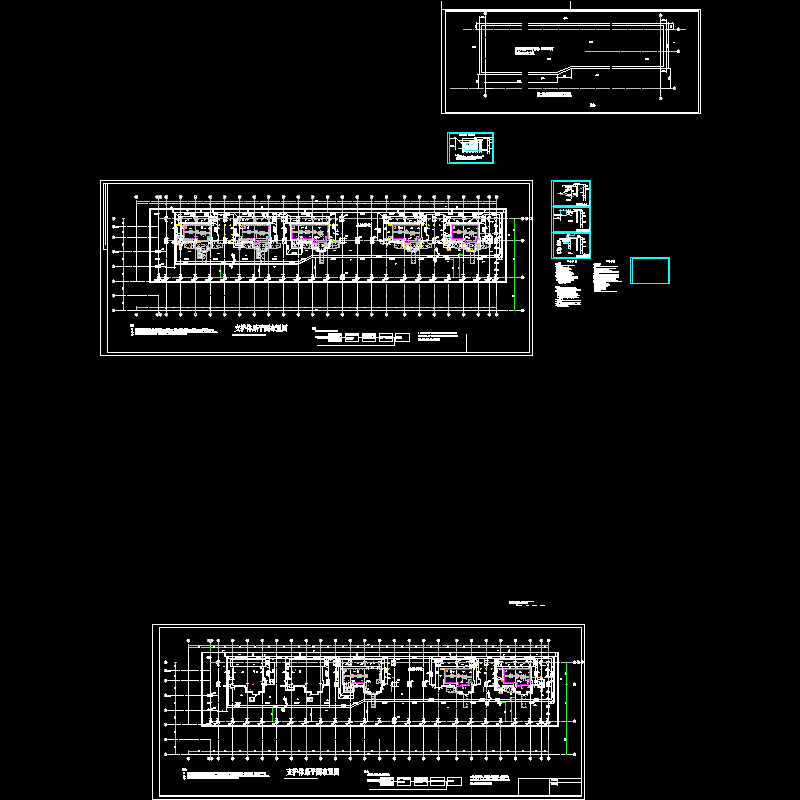

平面布置图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-7-30 22:23:10上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
