一份煤矿瓦斯发电站电气CAD施工图纸(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

煤矿瓦斯的变废为宝，该项目设计为4*500KW内燃机发电机组，出口电压380v。

2

3

4

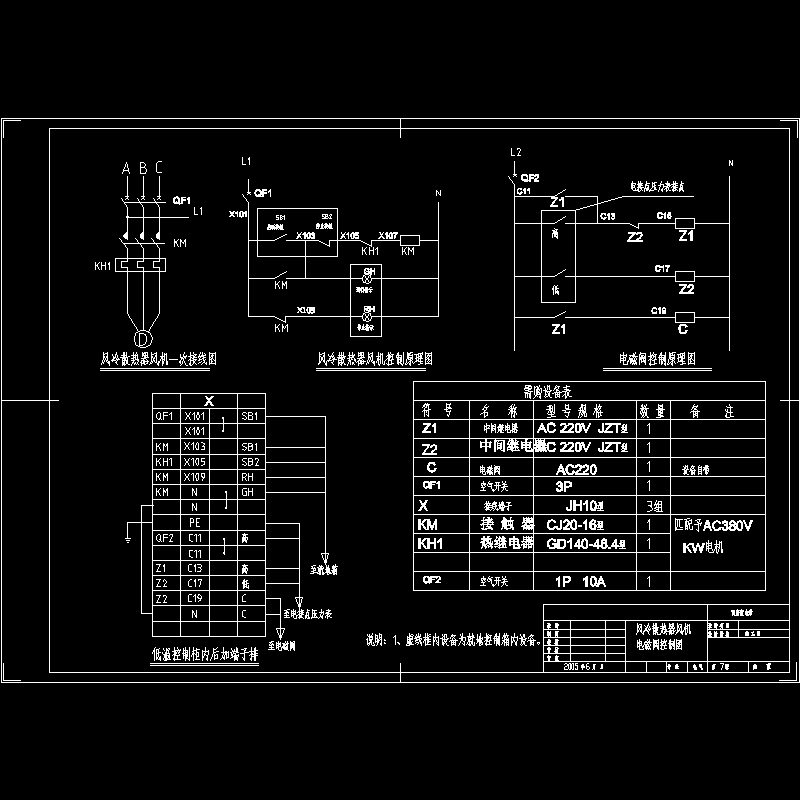

风机、电磁阀控制原理图.dwg

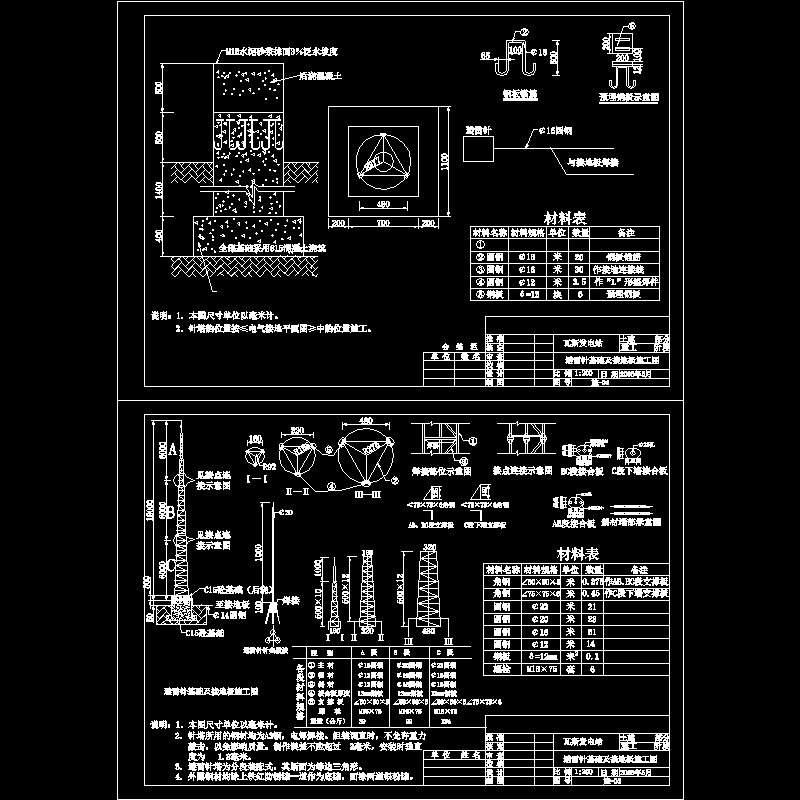

瓦斯发电站避雷针施工图.dwg

瓦斯发电站同德电站(电气图).dwg

瓦斯发电站低压系统图.dwg

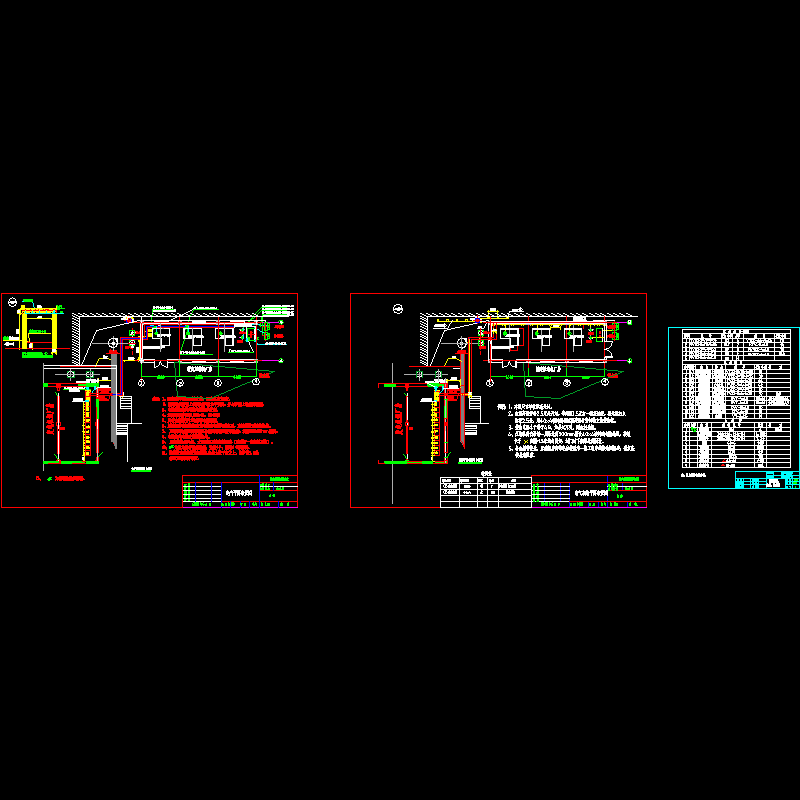

瓦斯发电站电缆沟平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-7-30 20:29:39上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
