高压线路电杆大样CAD图纸(dwg)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

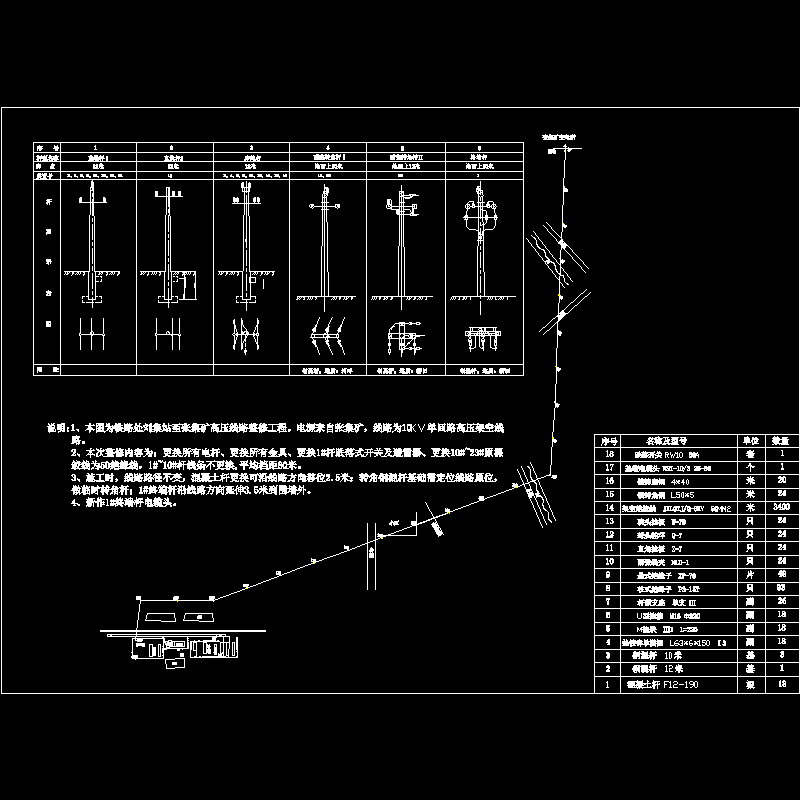

1、本图为铁路处高压线路整修工程。线路为10KV单回路高压架空线路。
2、本次整修内容为：更换所有电杆、更换所有金具、更换1#杆跌落式开关及避雷器、更换10#~23#原裸绞线为50绝缘线，1#~10#杆线条不更换,平均档距80米。
3、施工时，线路路径不变，混凝土杆更换可沿线路方向移位2.5米；转角钢混杆基础需定位线路原位，做临时转角杆；1#终端杆沿线路方向延伸3.5米到围墙外。
4、新作1#终端杆电缆头。
本图共一张。

第 1 张图
