道路线路照明路灯明面CAD图纸(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

说明：

1.道路照明线路采用聚氯乙烯电缆穿PVC管沿人行道埋地暗敷，埋深不小于0.4米；电缆穿越车行道时，穿钢管保护，埋深不小于0.7米;过桥时，电缆沿桥墩吊挂。电缆埋设前将沟底铲平夯实，并填以沙或软土作为电缆垫层，垫层厚度不小于0.15米。
2.本道路照明为380/220V系统，采用接零保护系统，所有灯具金属外壳、金属灯座均应可靠接零，电缆终端零线做重复接地，其接地电阻不大于10欧姆。
3.灯具配线与干线电缆连接时需接入瓷插式熔断器。
4.灯座基础图由供货厂家提供。
5.路灯间距30米左右。在变电所内的配电箱处设有路灯自动控制器，使道路照明实现自动控制。

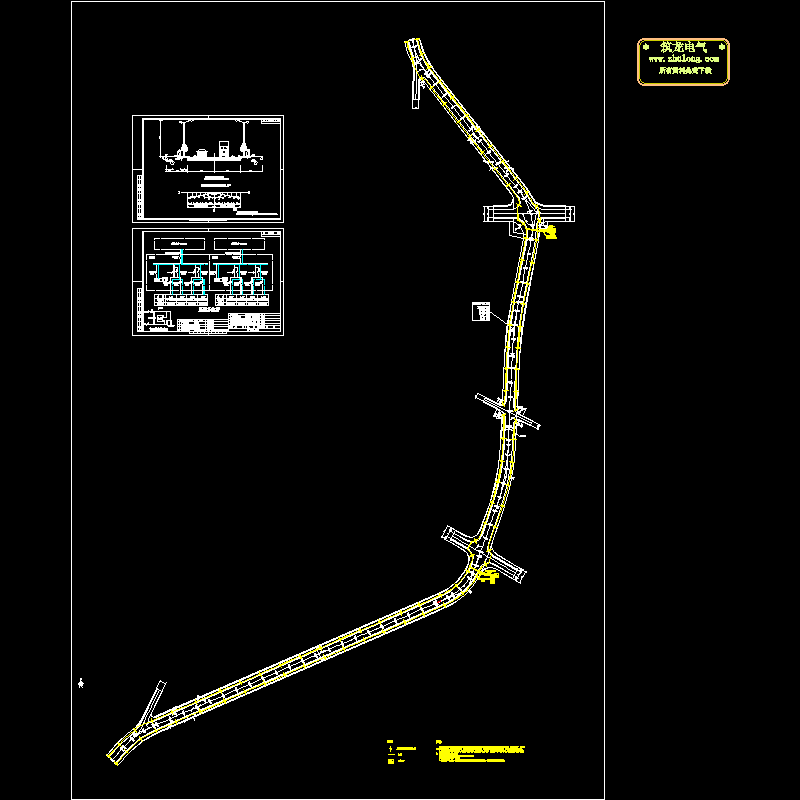

第 1 张图
