一份地下2层地上18层剪力墙商住楼结构CAD施工图纸（筏型基础7度抗震）(平面布置图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：29张
• 设计年代：近代

附件详情

结构总说明、CFG桩平面布置图、基础平面布置图、地下室墙平面布置图、剪力墙暗柱表、墙 平面布置图 、出屋面机房平面图、梁配筋图、板配筋图、楼梯结构施工图共29张图纸。

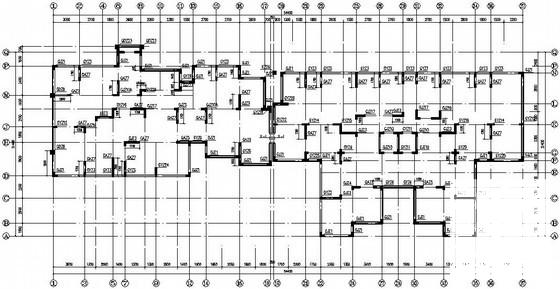

第 1 张图

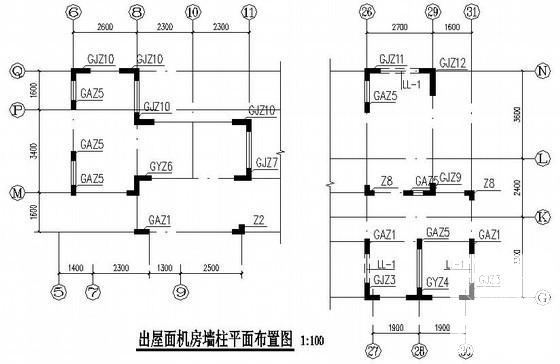

第 2 张图

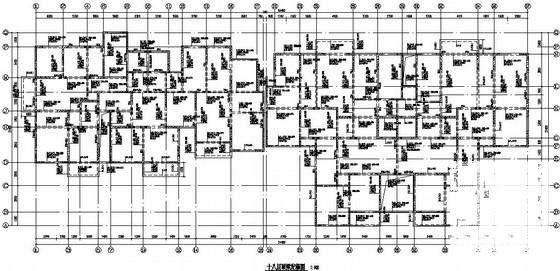

第 3 张图

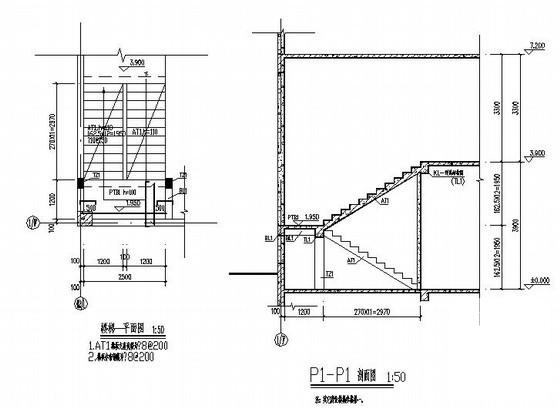

第 4 张图
