一份20米空心板U台扩大基础台帽钢筋节点CAD详图纸设计(dwg)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

2.上部结构采用先张法预应力混凝土空心板，下部桥墩采用 薄壁墩、扩大基础，桥台采用U型台、扩大基础。
3.墩、台基底承载力为350KPa。
4.桥面铺装采用6～10cm沥青混凝土 10cm50号防水混凝土。
5.本桥在0号台、2号台各设一道WABO万宝埋入式伸缩装置。

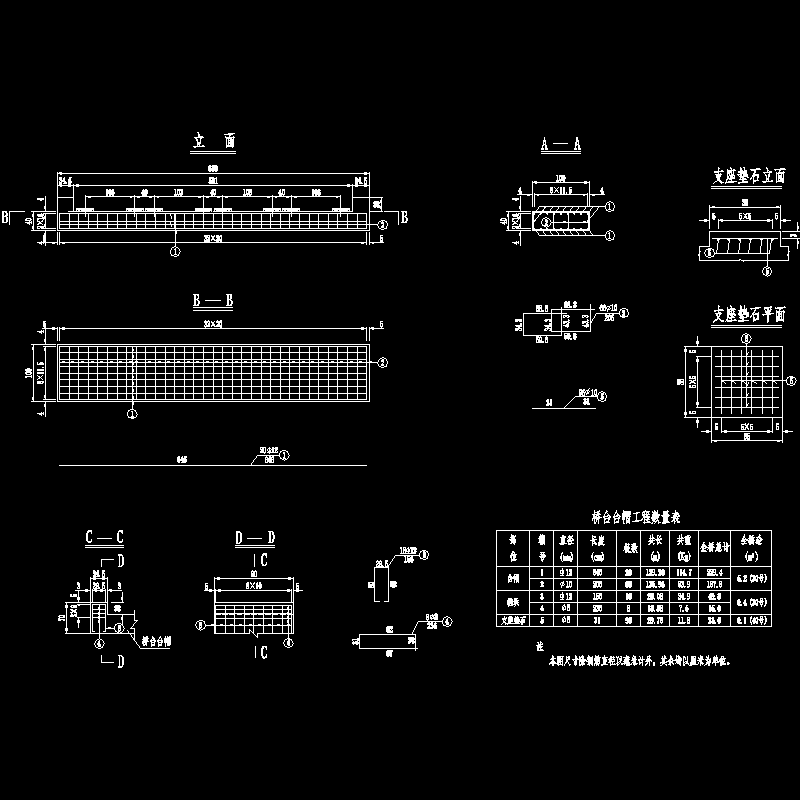

第 1 张图
