一份15层框架剪力墙结构住宅楼结构CAD施工图纸(自行车坡道)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：15层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.4kN/平方米
• 地下室功能：其他
• 参考图纸：26张
• 设计年代：近代

附件详情

这份参考资料包括：资料目录、结构设计总说明、桩位平面布置图、基础平面布置图、基础详图自行车坡道详图、各标高柱平面及剪力墙 平面布置图 、各层梁板整体配筋图、四套楼梯配筋图等共26张。

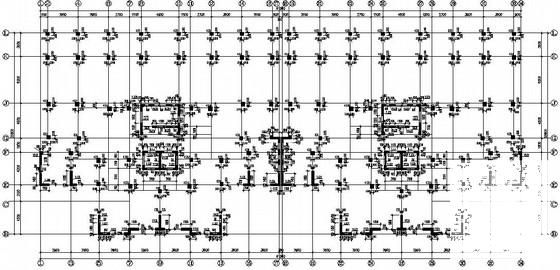

第 1 张图

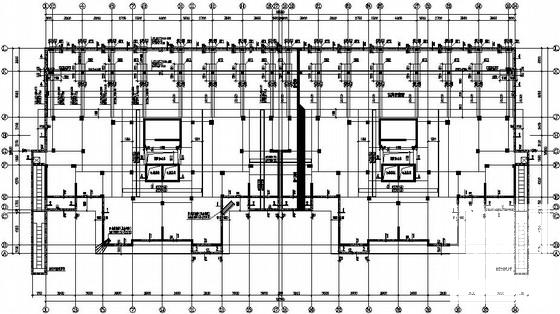

第 2 张图

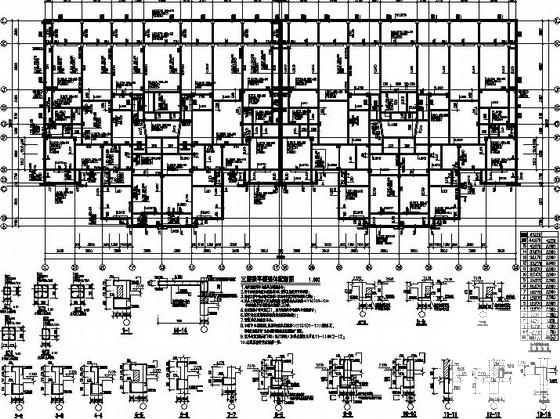

第 3 张图

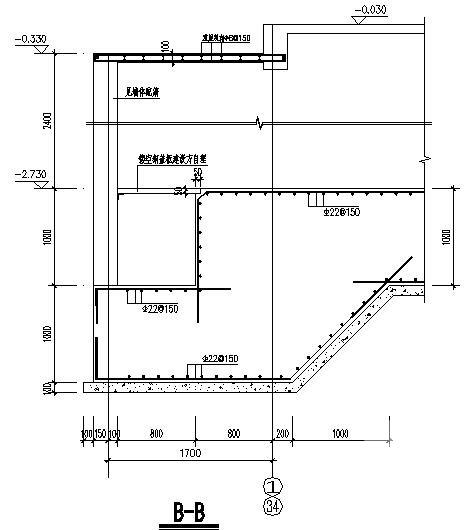

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
