一份240型伸缩装置安装结构图纸及预埋件分布图纸dwg格式CAD(钢纤维混凝土)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本图以毫米为单位。伸缩量为0-240mm。
梁端间隙尺寸"E"应根据安装温度设定，具体算法，参考伸缩缝生产厂家提供计算公式进行。
现浇主桥箱梁时请注意预埋伸缩缝钢筋。
预埋钢筋的埋入深度尽可能越深越好。
安装步骤：安装螺栓组与预埋钢筋定位焊固-安装转轴控制座--安装防尘止水伸缩橡胶条--在预留槽内浇灌钢纤维混凝土--安装轴转跨缝板--混凝土养护--伸缩装置表面再处理。
本伸缩缝用于3号、6号桥墩处伸缩缝，长度都为10.625m，总长为42.5m。
本结构预埋钢筋分布非常重要，请准确按图制作预埋。预埋时深度尽可能加深以增强伸缩装置基础强度。
N1预埋钢筋间距20cm，按行车道宽范围布置，伸缩缝两端应统一布置，一一对齐，T梁预制、箱梁现浇时注意预埋，位于现浇翼缘板内的与现浇翼缘一起施工。
N2预埋钢筋在T梁端应分段设置，在现浇翼缘内采用单面焊连接，伸缩缝预埋件的设置及伸缩缝的安装建议在厂家指导下施工。
……
共计2张

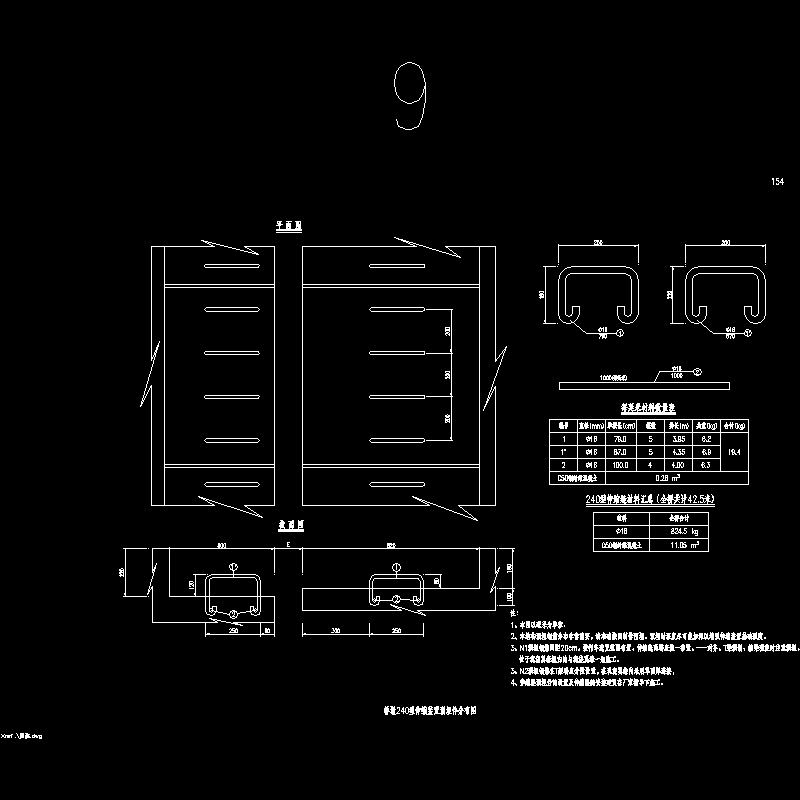

240型伸缩装置预埋件分布图

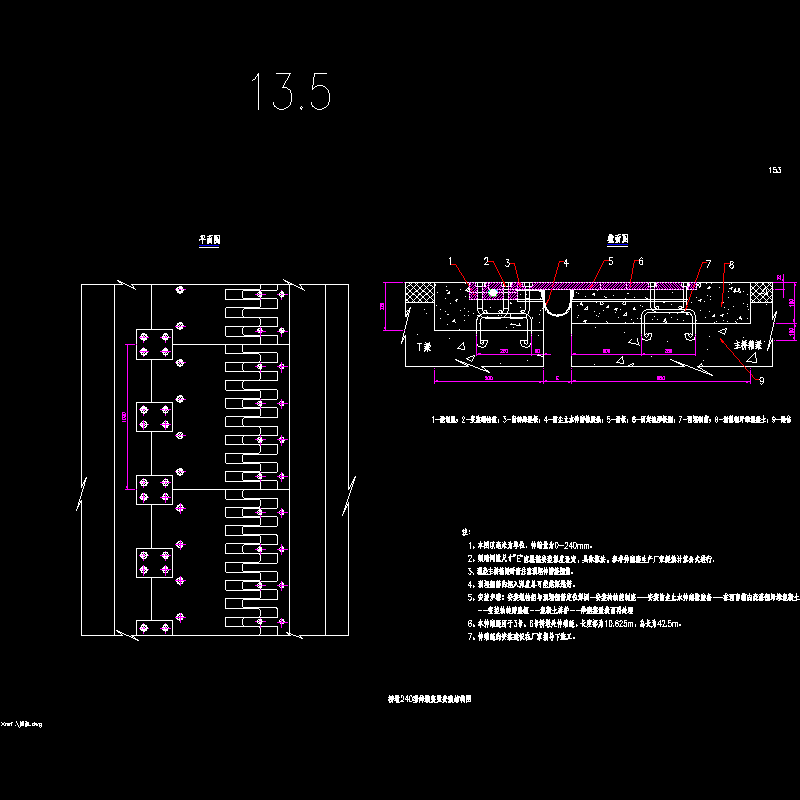

240型伸缩装置安装结构图

12,240型伸缩装置安装结构图.dwg

240型伸缩装置预埋件分布图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
