FSS160型伸缩缝预埋件构造详图纸CAD平面图
附件详情
1.本图尺寸均以毫米为单位。
2.在预留槽内,沿伸缩缝轴线预埋 16mm钢筋.钢筋间距为250mm,钢筋埋入深度350mm,伸缩缝锚固装置的间距为250mm,预埋钢筋与锚固装置相遇时须牢固的焊在一起.浇筑预留槽的混凝土的强度等级不得低于桥梁结构混凝土。
3.防裂钢筋网净保护层厚度为1.5cm。
4.伸缩缝安装完毕后浇注C50钢纤维混凝土。
……
图纸内含：
平面图、断面图
一条伸缩缝钢筋明细表
钢筋网大样
……
共计1张
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

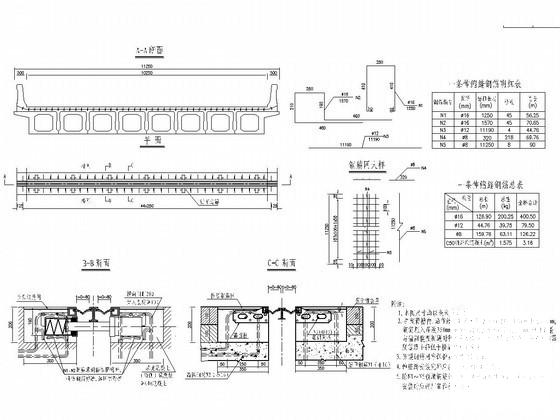

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
