道路交叉口交通岛绿化设计CAD图纸(现浇钢筋混凝土)(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

道路交叉口交通岛绿化设计图纸

1、此雕塑位于交通岛知名地产，命名为“纸乡”。

2、雕塑分基座与主体部分，基座浇筑好之后，主体由厂家安装。基座：现浇钢筋混凝土结构；主体：进口不锈钢材质。

3、图中单位除标高以米计，其余均以毫米计。

4、%%C为Ⅰ级钢。

5、%%P0.00为室外地坪。

6、基座外装饰以土红色花岗岩贴面，20厚1:2.5水泥沙浆。

绿化平面图

黄岗岩铺装平面

截面图

第 1 张图

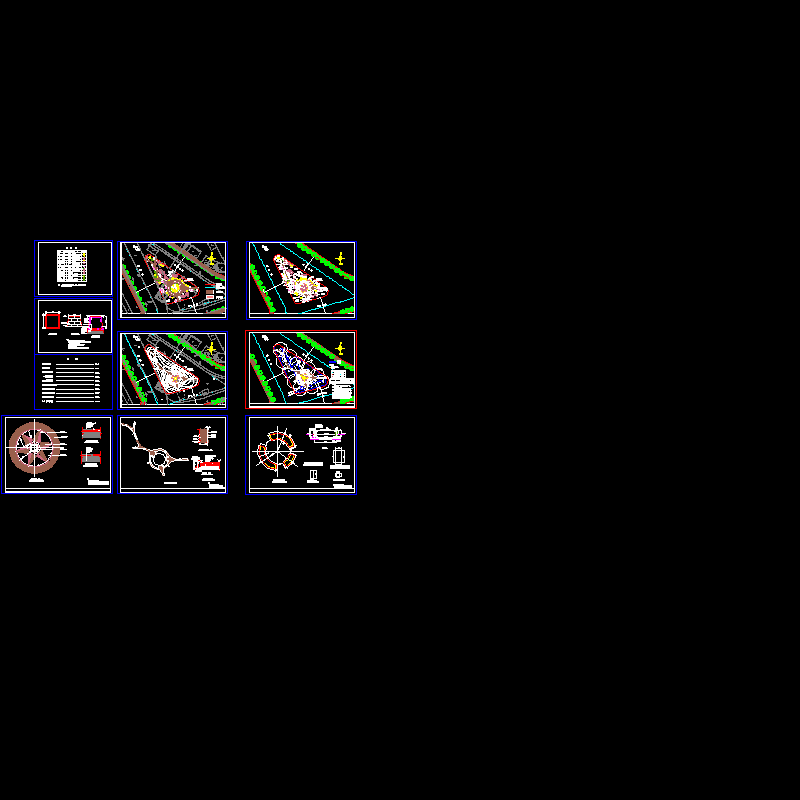

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
