宜万铁路隧道8m帷幕注浆设计CAD图纸(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、本图尺寸除注明者外，其余均以厘米计。
2、本图适用于可溶岩与非可溶岩接触带、断层破碎带及向斜核部预测水压较大、极可能产生严重突水突泥等地段，预测地下水压力≥3.0MPa，注浆加固圈固结范围为开挖轮廓线外8m。
3、每一循环注浆长度为30m，开挖22m，并保留8m止浆岩盘。
4、浆液扩散半径2~3m，孔底间距3~4m。本图按注浆孔扩散半径2m，孔底间距3m布置，每一循环共设8环179个注浆孔，图中孔位侧大写数字表示环数，角标表示孔数。对于注浆孔扩散半径3m、孔底间距4m布置时，注浆孔布设方式、偏角及坐标计算可参照本图办理。
5、注浆孔开孔直径不小于108mm，终孔直径不小于90mm；孔口管采用!108mm，壁厚5mm的热轧无缝钢管，管长3m，孔口管应埋设牢固，并有良好的止浆措施。
6、钻孔和注浆顺序由外向内，同一圈孔间隔施工。
7、岩层破碎容易造成坍孔时，采用前进式注浆，否则采用后退式注浆。
8、钻进过程中遇涌水或因岩层破碎造成卡钻时，应停止钻进，进行注浆扫孔后再行钻进。
9、注浆材料及注浆参数详见设计说明及相关设计图。
10、图中工程数量表中注浆钻孔及孔口管项目，括号外数据对应于扩散半径2m，孔底间距3m的情况，括号内数据对应于扩散半径3m，孔底间距4m的情况。
11、本图及说明未详之处，按相关规范规定及设计图办理。

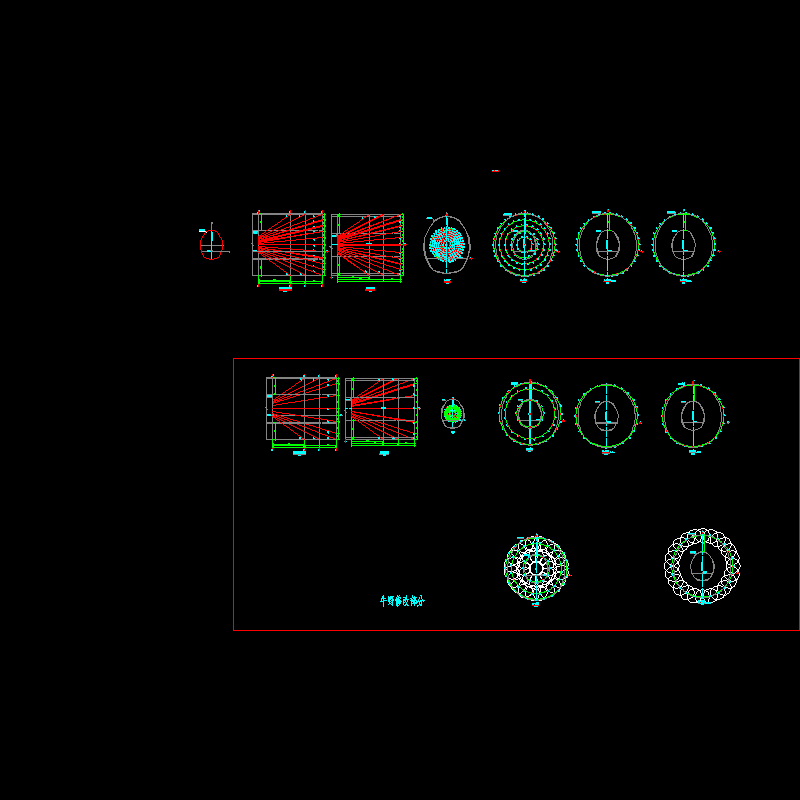

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
