道路横断面设计大样CAD图纸（36米宽路基）(砖砌雨水检查井)(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

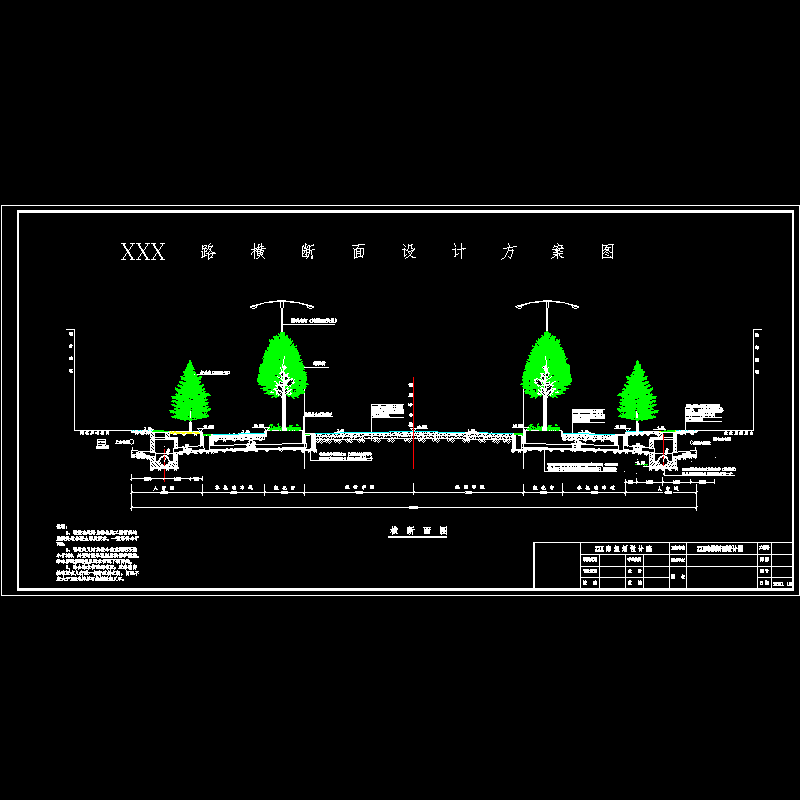

• 道路横断面设计图

附件详情

路基宽度：机动车道7M*2 绿化带2.5M*2 非机动车道4M*2 人行道4.5M*2
路面横坡：1.5%
机动车道路面结构：
220mm厚C30混凝土面层
180mm厚水泥稳定土基层
素土夯实层
非机动车道路面结构：
300*600*30毛石板面层
30厚1:2水泥砂浆粘贴层
70厚C10混凝土垫层
素土夯实层
管道埋设说明
电力电缆
天然气管道
D1250圆形砖砌雨水检查井（盖板式）
……
共计1页

横断面放大图

第 1 张图
