隧道二次衬砌回填注浆设计CAD图纸(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1.本图尺寸单位除钢管直径.壁厚以mm计外,余均以cm计。比例见图。
2.每段二次衬砌浇筑长度以8m计，如大于10m时，应留3个注浆孔。
3.注浆浆液为单液水泥净浆，其注浆数量已按衬砌C30混凝土计列。
4.注浆压力为0.5～1.0Mpa。
5.注浆进出口靠防水板端(内端)应打磨光滑，以防刺破防水板，进浆外端应设置与注浆泵相适应的注浆接头。
6.注浆进口端应露出衬砌外，进、出浆口内端应顶住防水板，使防水板紧贴喷层。

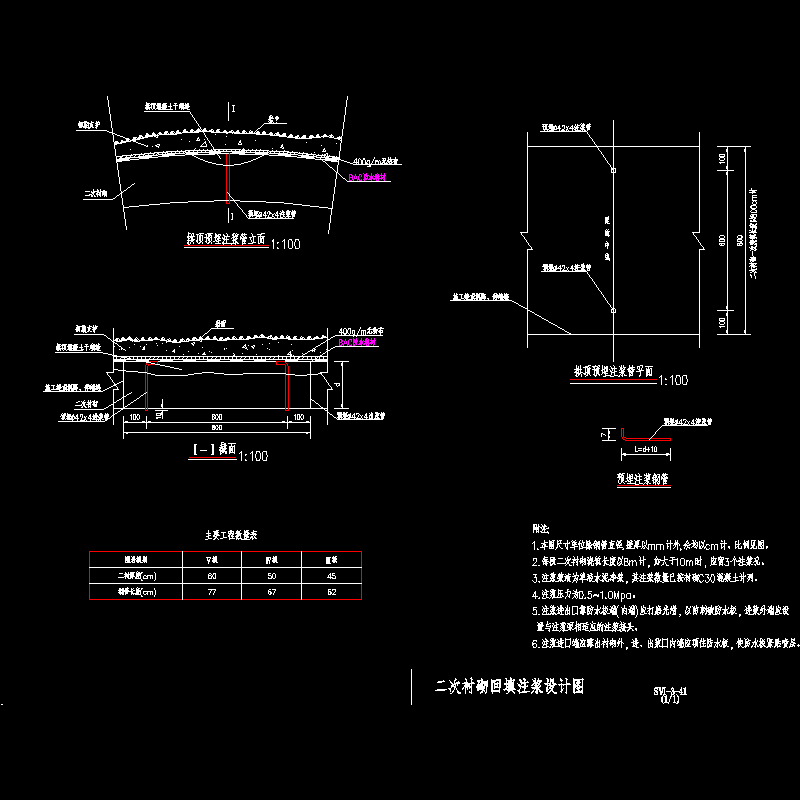

图纸含：
主要工程数量表
Ⅰ-Ⅰ截面
预埋φ42x4注浆钢管
拱顶预埋注浆管平面
拱顶预埋注浆管立面
……共计1张，设计于2008年

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
