一份桥头路基处理设计图纸dwg格式CAD(台背回填)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

注:
1.本图为桥头路基处置设计示意图，尺寸以厘米计。
2.图中B为路基宽度；L为过渡段长度；A为桥台搭板长度。
3.当桥台与填方路堤相接时，要求按本图设置过渡段，且过渡段长度不小于20m。
4.当桥台处于填挖交界地段时，台背回填范围应根据实际情况调整，但必须回填至挖方路堑的基岩面。
5.当桥台已进入挖方路堑，可采用实体式桥台，与基岩抵紧砌筑，不设过渡段。
6.台背回填应结合当地实际情况采用透水性好的材料，并按路基填筑要求分层填筑压实，压实度不小于96％。
7.采用TGSG3535双向土工格栅其各项指标均要满足《土工合成材料 塑料土工格栅》(GB/T 17689-2008)的相应要求。
8.挖台阶宽度150cm，台高100cm。
9.未尽事宜参照有关规范、规程执行。
……
包括：
主要工程数量表
土工格栅铺设示意图

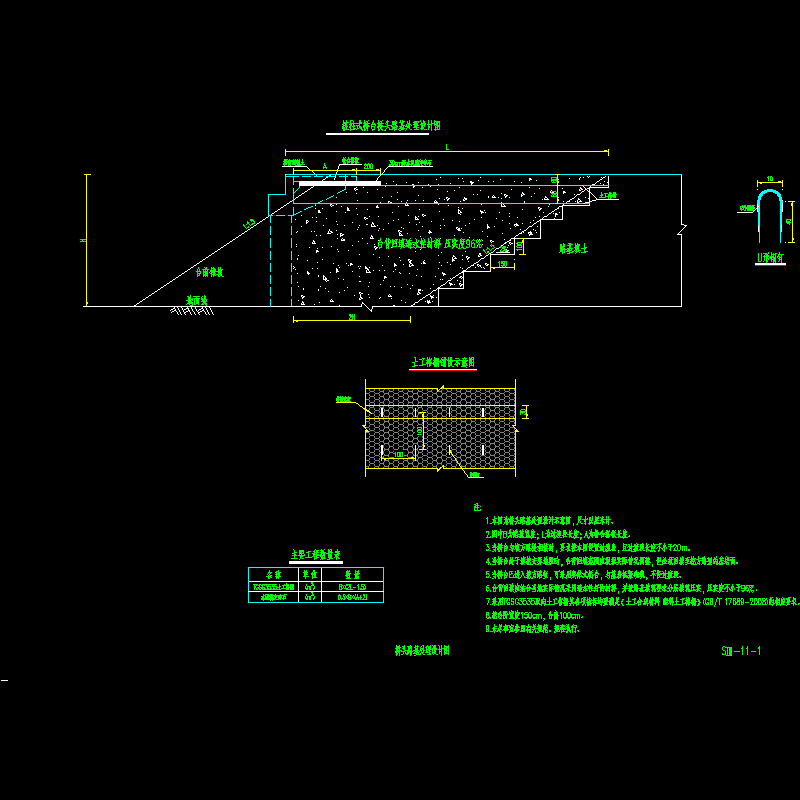

桩柱式桥台桥头路基处理设计图
……
共计1张

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
