一份34层剪力墙结构住宅楼结构CAD施工图纸(平面布置图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：34层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.4kN/平方米
• 雪压：0.45kN/平方米
• 地下室功能：人防,其他
• 参考图纸：38张
• 设计年代：近代

附件详情

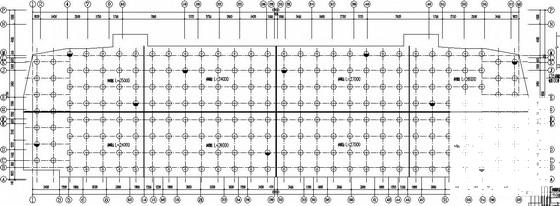

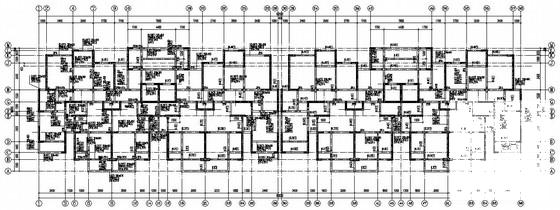

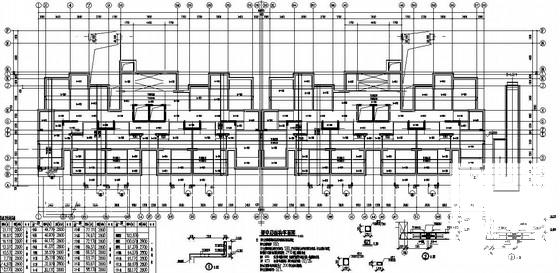

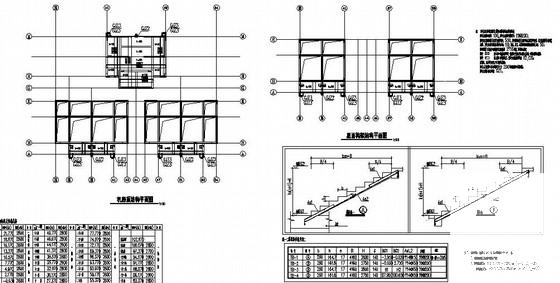

34层纯剪结构安置房项目住宅楼，建筑面积21233平方米。包括：结构设计总说明，桩基 平面布置图 ，地下室底板结构平面图，各标高剪力墙柱配筋图，剪力墙暗柱大样图，架空层结构平面图，各层梁配筋图，各层结构平面图，机房层结构平面图，机房层梁配筋平面图，机房屋面结构平面图，机房屋面梁配筋平面图等共计38张图纸

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-11 13:06:19上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
