跨度104米预制板公路桥设计CAD图纸(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1.设计施工说明
• 2.桥型布置图
• 3.板一般构造图
• 4.中板钢筋构造图
• 5.边板钢筋构造图
• 6.桥面铺装钢筋构造图
• 7.防撞墙钢筋构造图
• 8.桥面连续钢筋构造图
• 9.U型桥台一般构造图
• 10.桥台锥坡构造图
• 11.台帽一般构造图
• 12.台帽钢筋构造图
• 13.桥墩一般构造图
• 14.墩帽钢筋构造图
• 15.桥台台后排水布置图
• 16.桥台挡块钢筋构造图
• 17.桥台支座布置及锚栓构造图
• 18.橡胶支座平面图
• 19.伸缩缝构造图
• 20.泄水管构造图

附件详情

该桥上部采用13m预制钢筋混凝土空心板， 下部结构采用浆砌实体式桥台、桥墩，扩大基础，斜交角度为0度。

1(目录).dwg

10.dwg

11.dwg

12.dwg

13.dwg

14.dwg

15.dwg

16.dwg

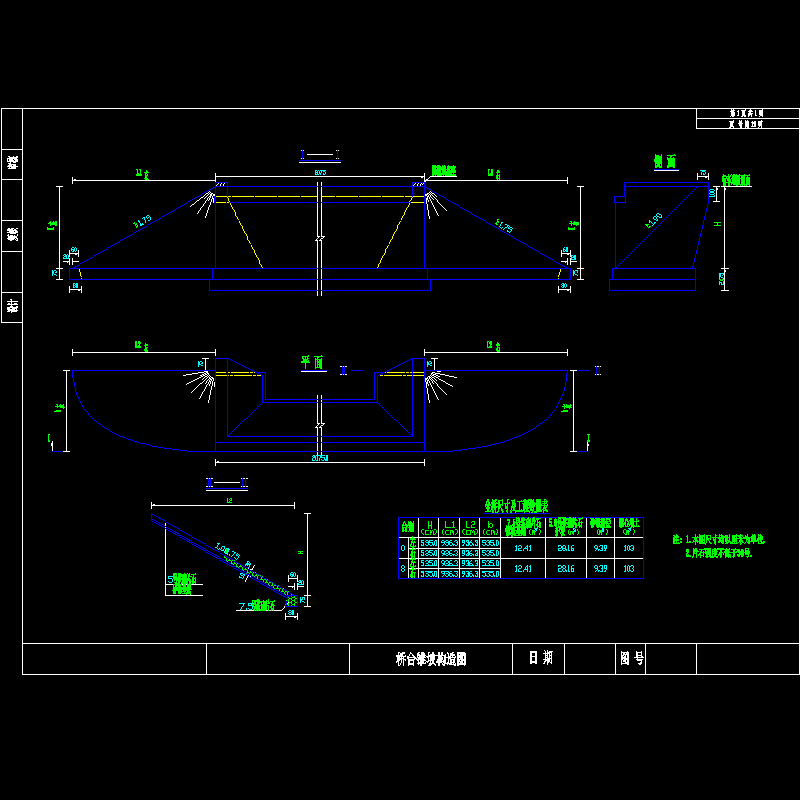

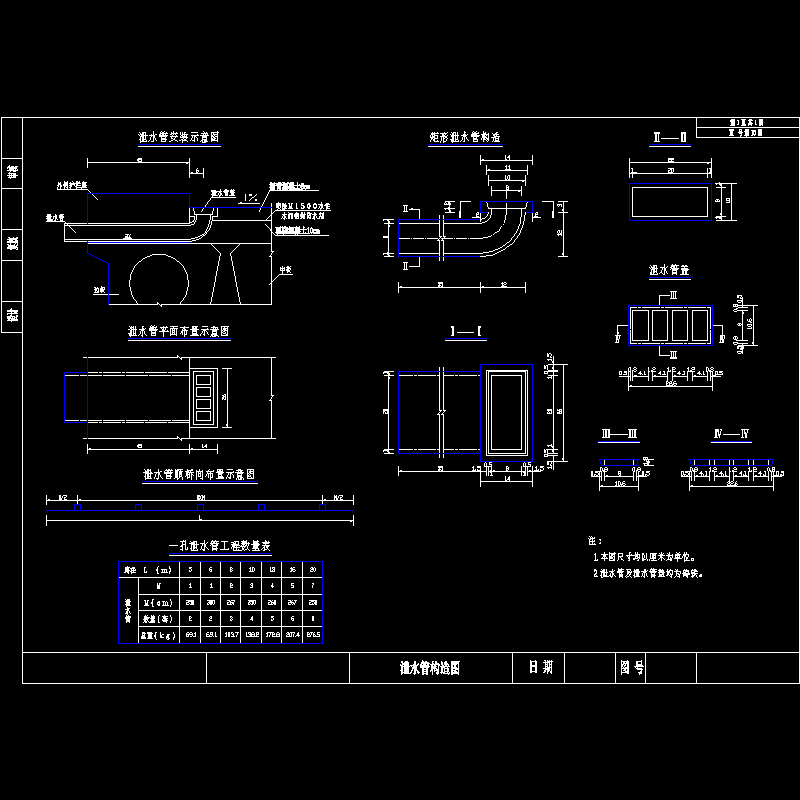

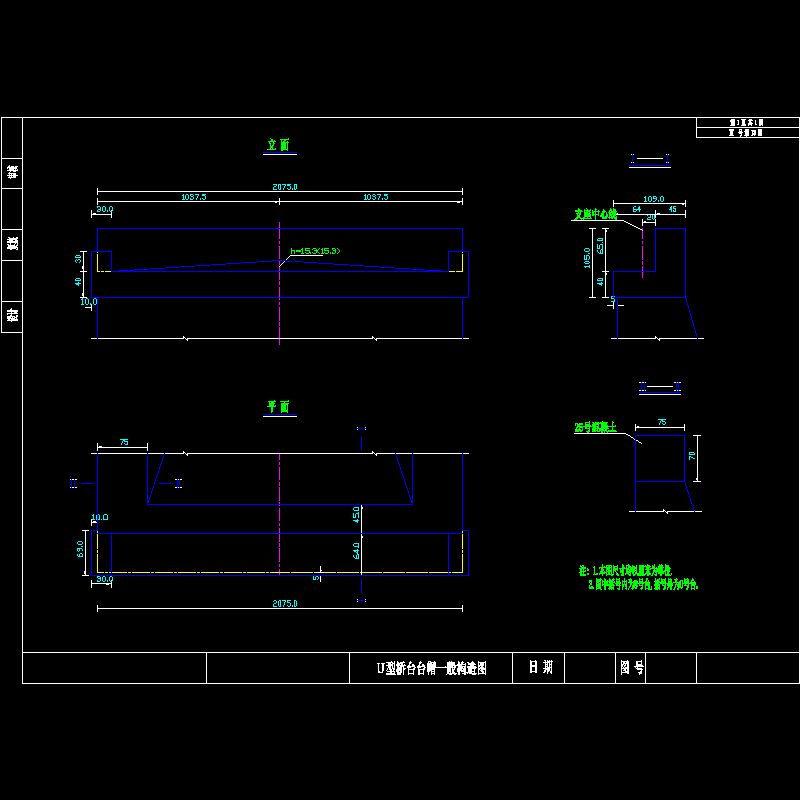

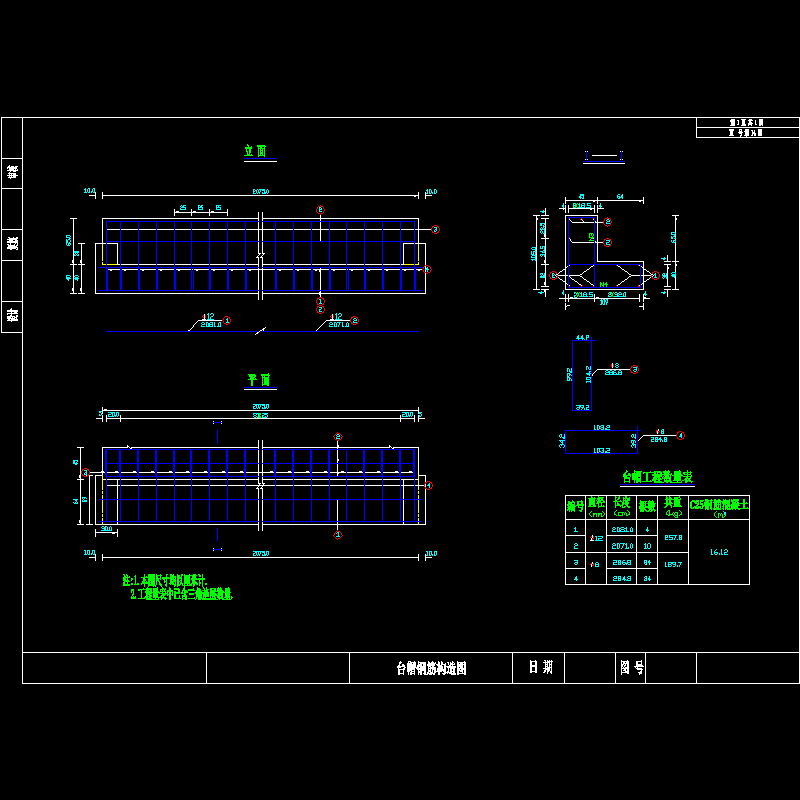

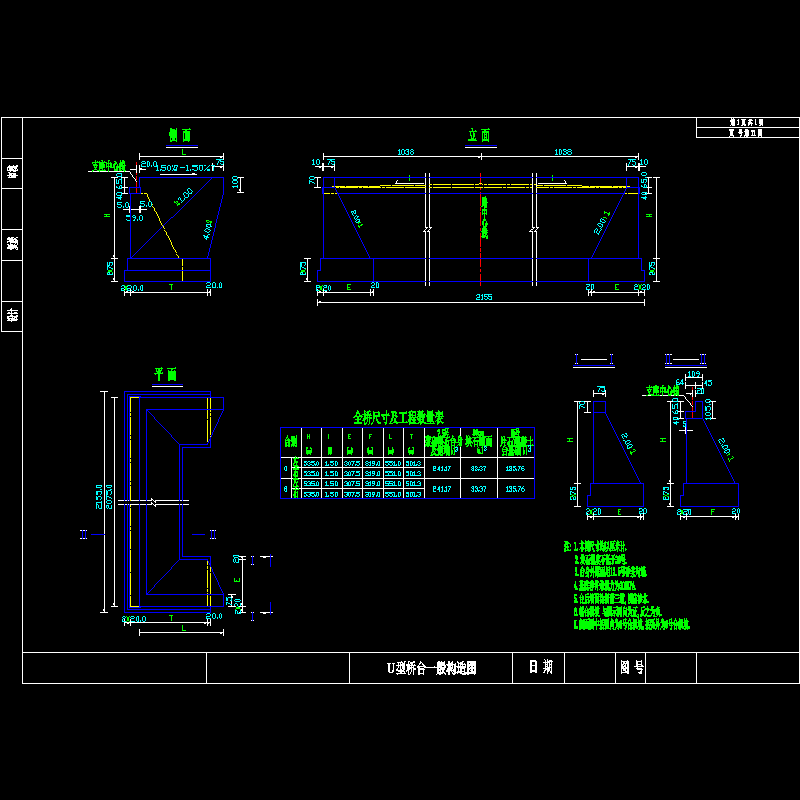

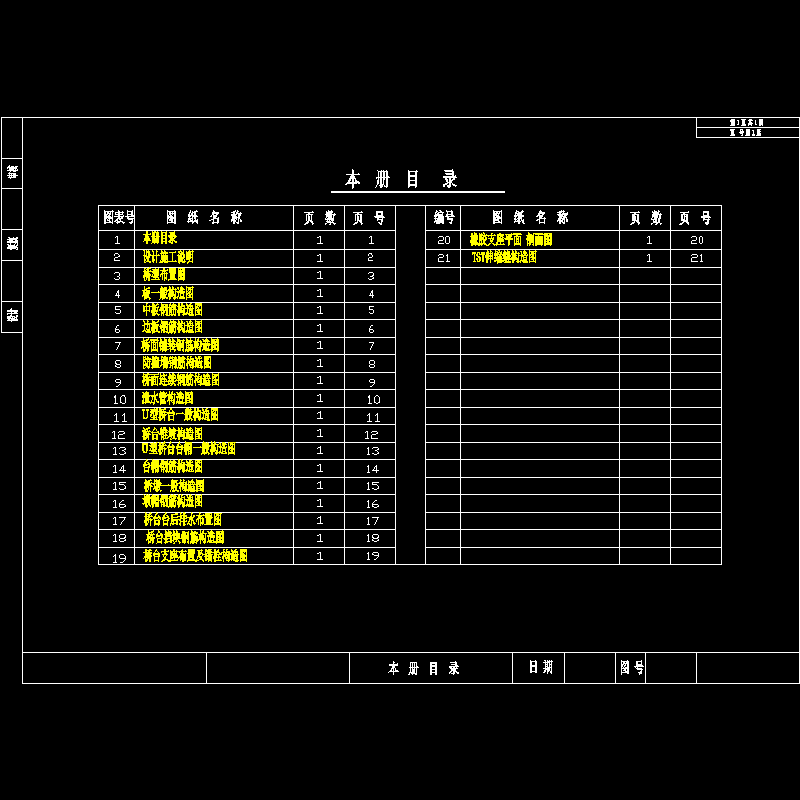

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-6-22 22:10:11上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
