1-42米中承式拱式天桥通用CAD图纸(钢筋布置图)(dwg)(桩基础)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 编制时间：2005
• 使用性：公路桥
• 跨径大小和多跨总长：42m
• 行车道位置：中承式桥
• 承重构件受力情况：拱桥
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

附件详情

1.、本图为1-42m中承式拱，拱肋矢跨比为1/4.375，拱轴系数m=1.167；
2、桥面宽度：（0.6 0.05 0.5 4.5 0.5 0.05 0.6）m；桥面净宽4.5m；设计荷载：公路-Ⅱ级；
3、基础根据具体地质情况选用扩大基础或桩基础。

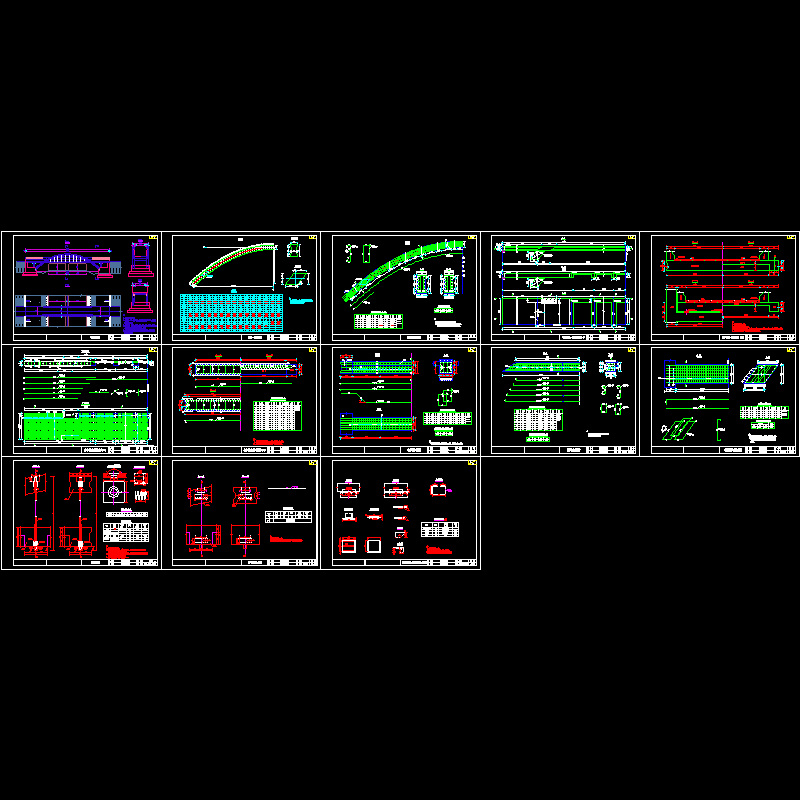

4、桥型布置图、拱肋一般构造图、拱肋钢筋布置图、行车道板一般构造图、行车道板钢筋布置图、横梁钢筋布置图、纵梁钢筋布置图、拱肋横梁钢筋布置图、吊杆构造图、锚下钢筋布置图、拱肋横梁支座及预埋件布置图……共13张CAD图纸，2005

拱肋一般构造图

行车道板一般构造图

吊杆构造图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
