一份4层框架结构市民体质监测中心结构CAD施工图纸(梁平法配筋图)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.3kN/平方米
• 设计年代：近代

附件详情

四层框架结构市民体质监测中心结构施工图。6度抗震设防。基础形式为灌注桩基础，地基持力层为中等风化石灰岩，岩石承载力特征值f =4500KPa，桩基嵌入完整稳定的中风化石灰岩深度详桩表。包括：结构设计总说明，基础结构图，各层梁平法配筋图，各层板配筋图，柱 平面布置图 ， 楼梯详图 等共计14张图纸。

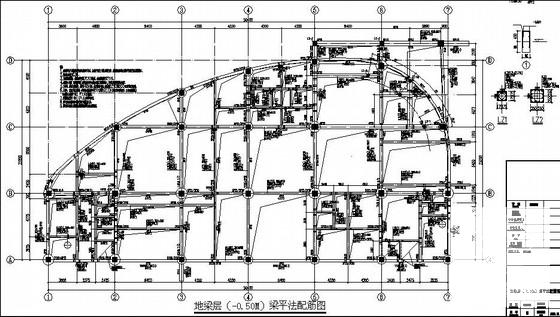

第 1 张图

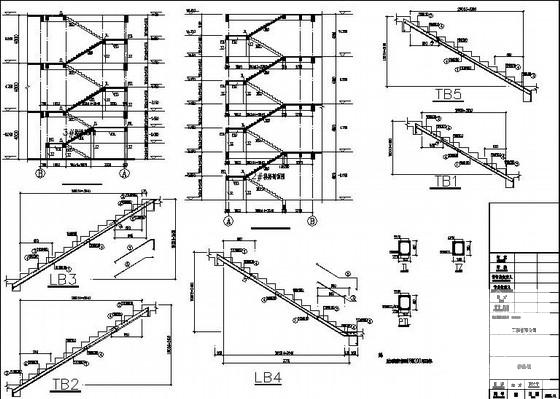

第 2 张图

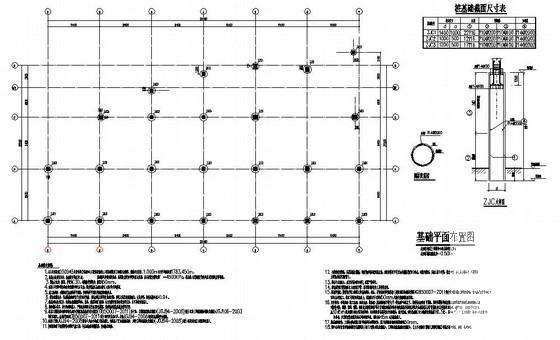

第 3 张图

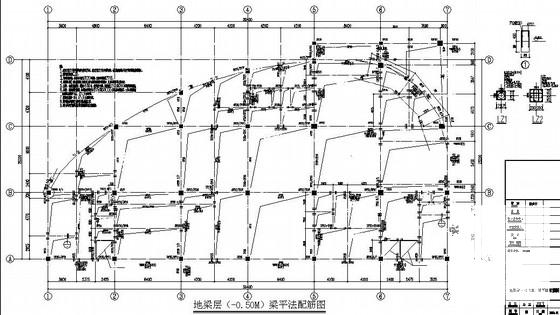

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-11 11:22:41上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
