等截面悬链线无铰拱桥工程CAD施工图纸设计51张(中板钢筋构造图)(dwg)

ttffdd7788 · 发表于 2020-6-22 21:53:12

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：河南
使用性：公路桥
行车道位置：下承式桥
承重构件受力情况：拱桥

附件详情

说明
工程数量总表
总体布置图
桥墩一般构造图
桥墩帽钢筋构造图
拱脚预埋钢筋构造图
支座及预埋件布置图（一）~（二）
桥墩墩身钢筋构造图
桥墩承台钢筋构造图
桥墩桩基钢筋构造图
桥台一般构造图
桥台桩基钢筋构造图
桥台承台钢筋构造图
桥台台身钢筋构造图
桥台台帽钢筋构造图
桥台耳墙钢筋构造图
桥台背墙钢筋构造图
上部构造图
拱肋座标放样图（一）~（二）
吊杆构造图
锚下钢筋构造图
横撑钢筋构造图
拱肋钢筋构造图
纵梁钢筋构造图
系杆构造图（一）~（二）
2#—12#横梁钢筋构造图
1#横梁钢筋构造图
行车道板钢筋构造图

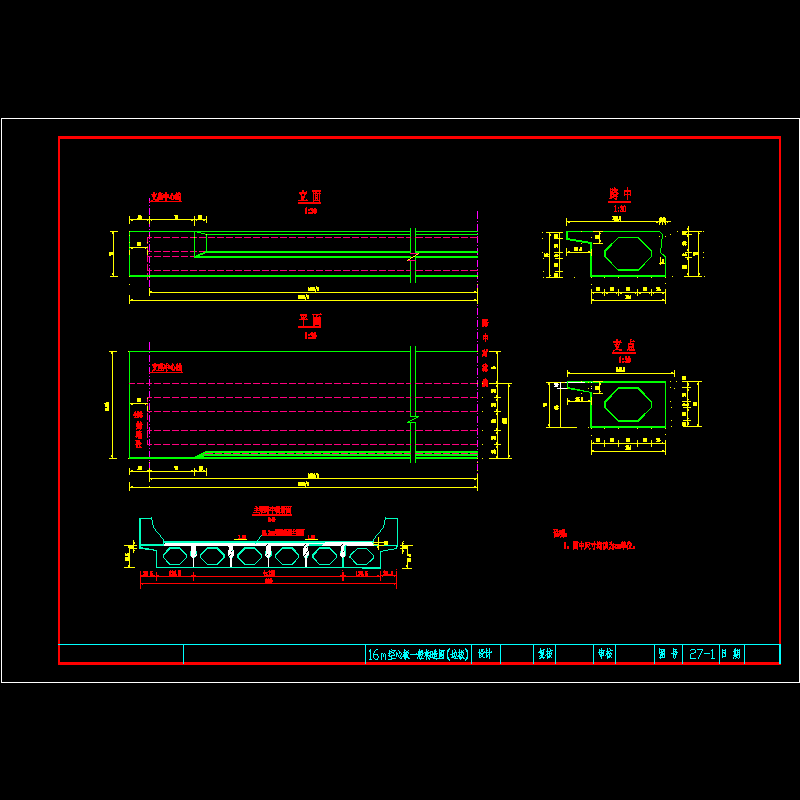

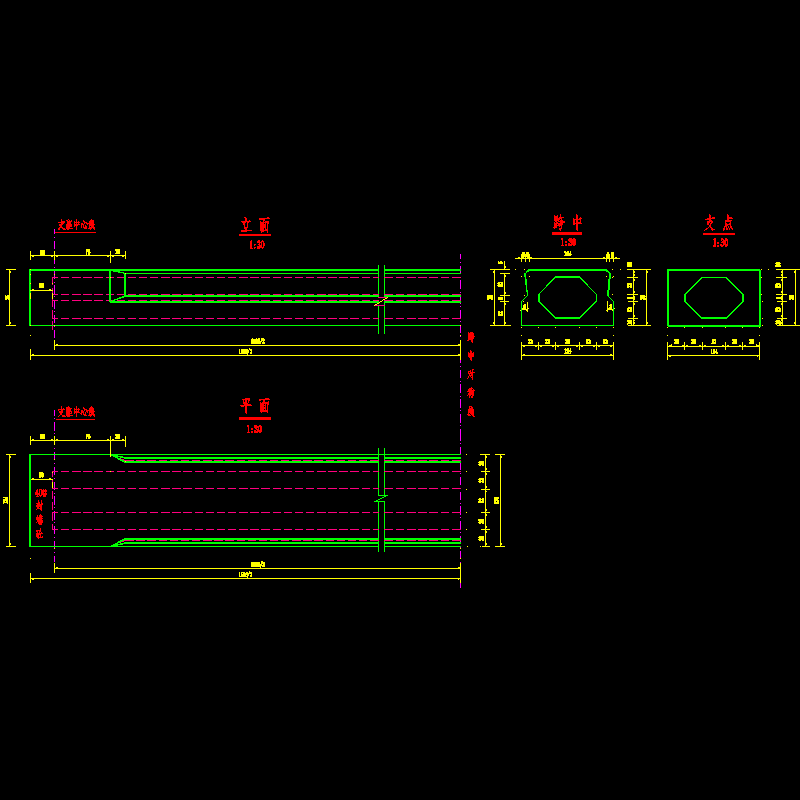

空心板构造图（一）~（二）
中板钢筋构造图
边板钢筋构造图
空心板工程量表
预应力钢筋构造图
板端钢筋构造图
桥面铺装构造图（一）~（二）
搭板钢筋构造图
防撞栏杆钢筋构造图
伸缩缝构造图（一）~（二）

附件详情

设计标准：
1)桥面宽度：净-7.0 2×0.5防撞栏，主桥面全宽10.80m，引桥面全宽8.0m；
2)设计荷载：汽-20级，挂-100级；
3)桥面坡度：双向纵坡——0.3%，横坡——1.5%。
……
主桥为下承式等截面悬链线无铰拱，净跨径L0=48m，矢跨比1/4，拱轴系数m=1.347，两片拱肋向桥轴线方向倾斜，与竖直面成18°夹角，两拱肋之间设横撑，以增加其横向稳定。

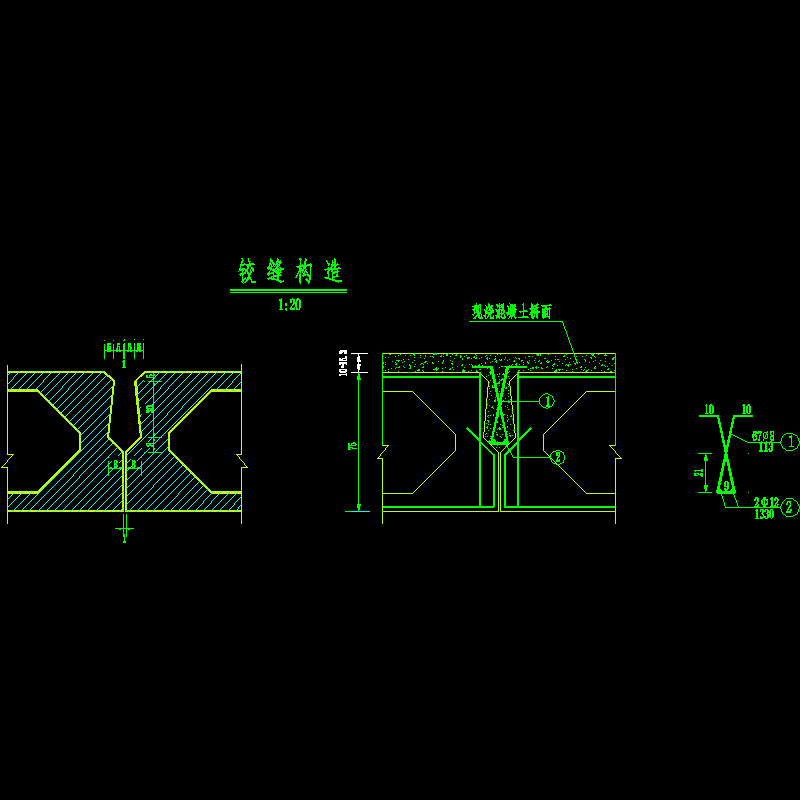

引桥上部构造为16m后张预应力空心板，横桥向由6块空心板组成，横向按铰结处理，纵向桥面连续。主梁应力计入8cm桥面铺装共同受力。
……
共51张。

桥墩承台钢筋构造图

墩帽钢筋构造图

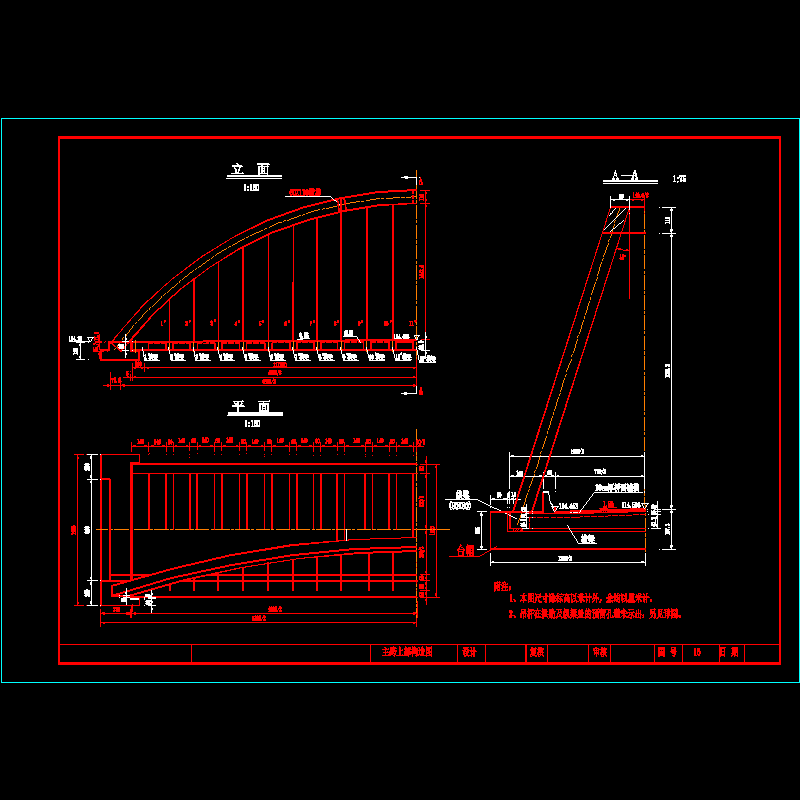

主跨上部构造图

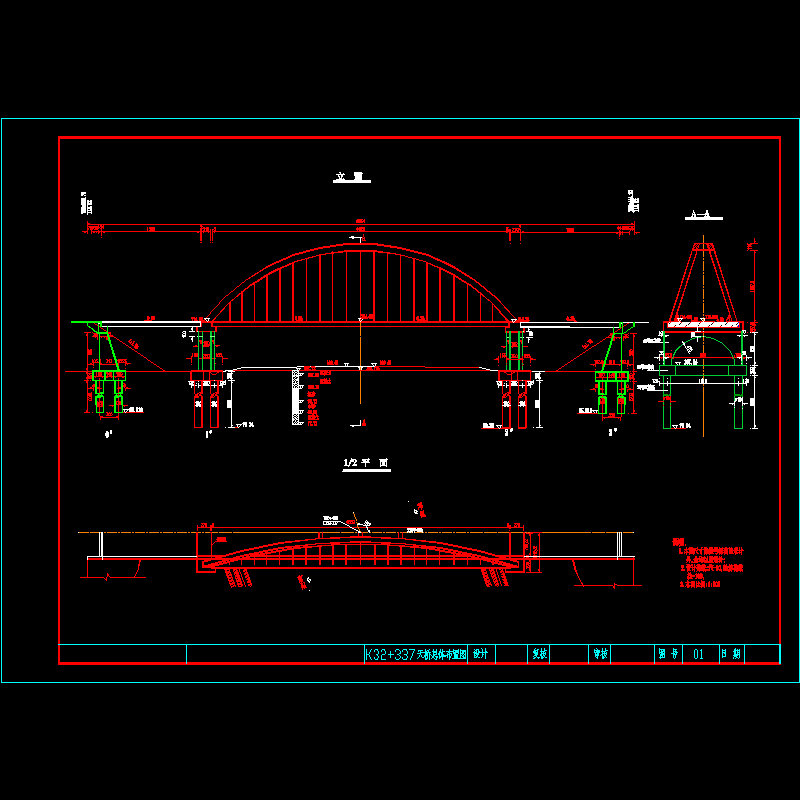

总体图

引桥伸缩缝构造图
