一份4层花园酒店建筑CAD施工图纸

[复制链接]

0

主题

0

帖子

1304

积分

超级版主

Rank: 8Rank: 8

积分
1304
发表于 2020-2-11 11:20:34 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:四川
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:17张
  • 建筑设计面积:11806平方米
  • 占地面积:3576平方米
  • 建筑高度:15.75m
  • 建筑地上层数:4层
  • 设计效果图:无

附件详情

[宜都]小西湖花园酒店怡景阁 建筑施工 图——17张CAD

使用功能:旅馆、会议、餐饮

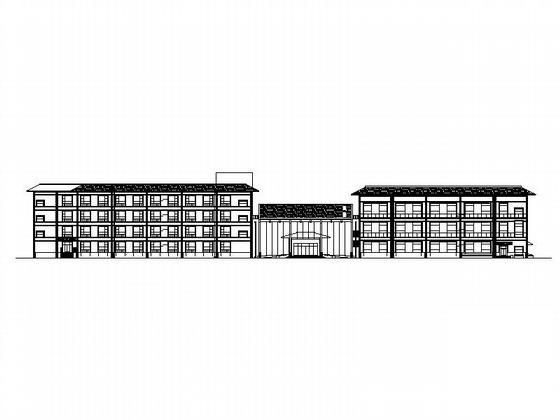

该资料包含:资料目录.建筑设计说明.工程做法.门窗详图.平面图.立面图.剖面图.卫生间客房放大平面.墙身大样

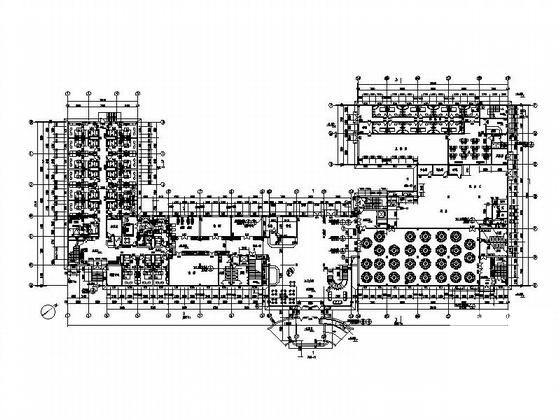

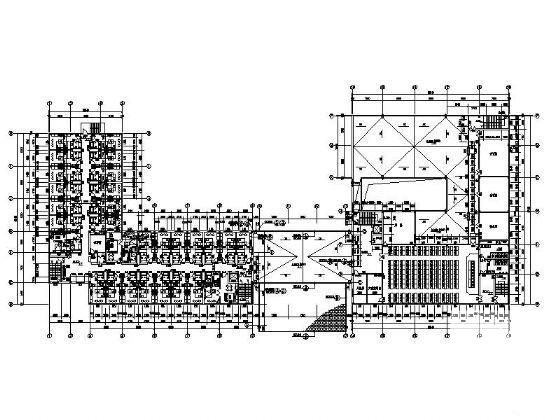

三层平面图

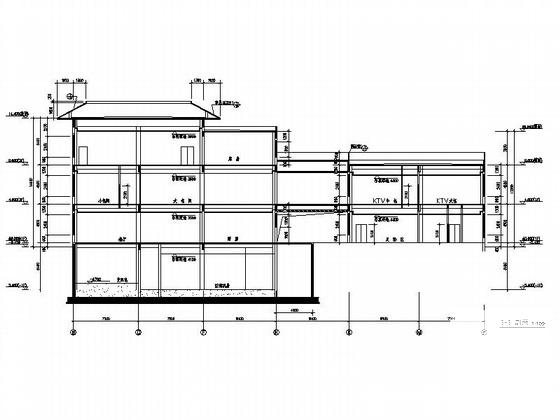

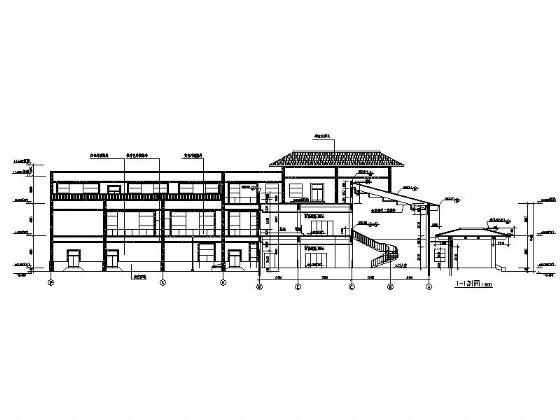

剖面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-11 11:20:34上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。

附件2099v11edsww0w0sf0df021cfs.rar

2.8 MB

下载  售价: 100 积分    赚积分
