罗湖区基坑支护设计CAD施工图纸(市政排水系统)(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

一　、工程地质、水文地质条件
拟建xx场地位于罗湖区xx路北侧，xx路东侧，场地原始地貌位残丘坡地，现尚未整平，地势北高南低，根据钻探揭露，场地岩土层从上至下为填土层、第四系冲洪积层、第四系残积层和震旦系基岩，埋藏分布规律及变化特征自上而下依次为：
1、杂填土，由粘土、混凝土块、砖块花岗岩碎石、块石等建筑垃圾回填，局部夹少量生活垃圾，呈松散状，未压实，分布厚度0.8~2.2米，平均厚度1.53米。
2、粉质粘土，可塑到硬塑状，含较多粉砂，局部底部含碎石、卵石，局部分布，层厚1.5~2.2米，平均厚度1.73米。
3、细沙，饱和，中密状，含较多粘土，含卵石5~10%，仅分布于ZK7，厚度4.0米。
4、残积粘性土层，可塑-坚硬状，主要由粘土和石英组成，层厚12.1~31.9米，平均厚度21.16米。
场地地下水包括第四系孔隙水及基岩裂隙水，孔隙水赋存于土层孔隙中，水量贫乏，土层透水性差。
二、设计说明
1、该项目±0.000暂按绝对标高9.9米，现场地北侧相对标高约0.5~1.6米，正式施工前平整至-0.6米。西侧、东侧和南侧中兴路人行道地面相对标高约为-0.60米，基坑开挖标高暂按-8.8米，支护标高暂按-9.4米（地梁垫层底）。基坑支护安全等级为二级。
2、按建设方要求，基坑周边均垂直开挖。
3、根据场地地层条件、水文地质条件、周边环境条件和邻近项目的工程经验，本基坑拟采用树根桩超前支护条件下的复合土钉墙围护结构。
4、场地内地下水贫乏，除表层外开挖范围内均为相对不透水层，所以基坑开挖过程中不需要采用止水帷幕隔水或采用降水井降低地下水位，地下水采用明排的方式处理。
5、在基坑顶部适当位置用灰砂砖砌筑排水沟，用以拦截地表水，坡顶排水沟经沉淀池与市政排水系统连通；基坑底部沿坡脚线用灰砂砖砌筑排水沟，基坑底部各拐角点设置集水井，用以排除基坑内积水。

冠梁、腰梁配筋图

施工平面图

土钉、面层详图

第 1 张图

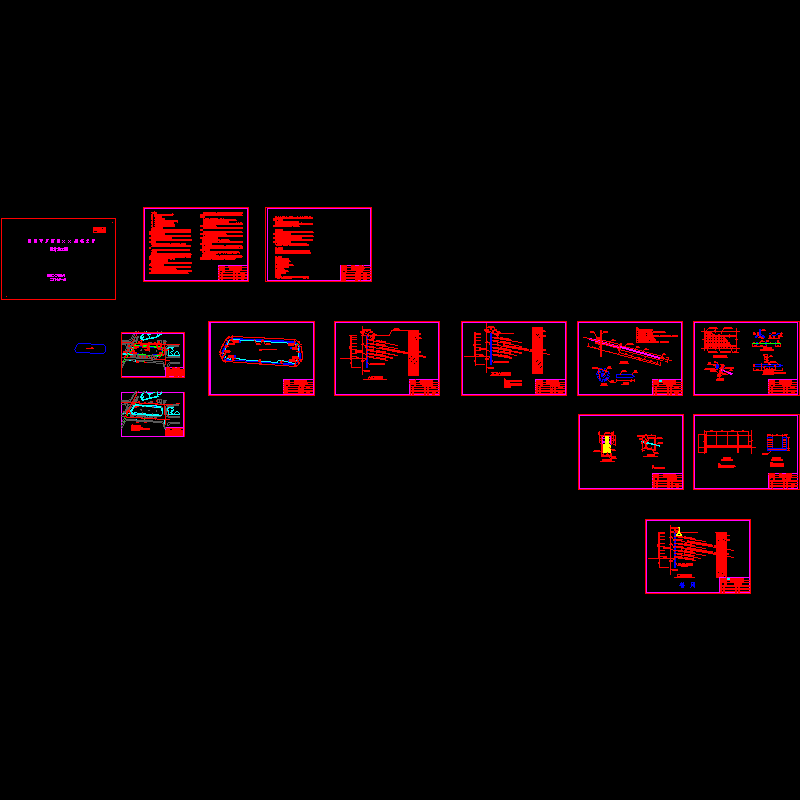

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
