一份物流园两栋22层框剪配送中心结构CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：22层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：80张

附件详情

结构设计总说明、 PHC桩平面布置图、基础平面图、基础详图、地下三层(人防层）墙柱平面布置图、地下一、二层墙柱平面布置图、墙柱 平面布置图 、柱配筋表、墙详图、地下三层(人防层)顶梁配筋平面图、地下三层(人防层)顶板结构平面图、梁配筋平面图、板结构平面图、机房层顶梁配筋平面图、机房层顶板结构平面图、楼梯结构图、墙身结构图共80张图纸。

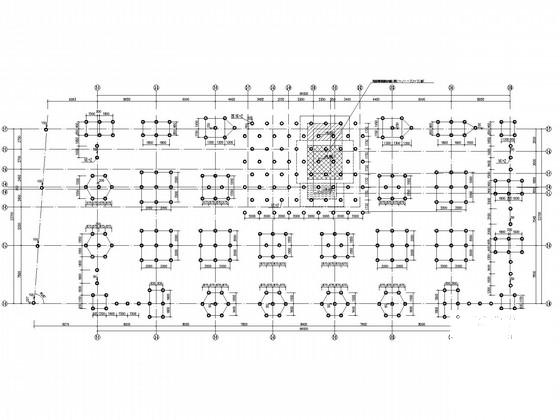

PHC桩平面布置图

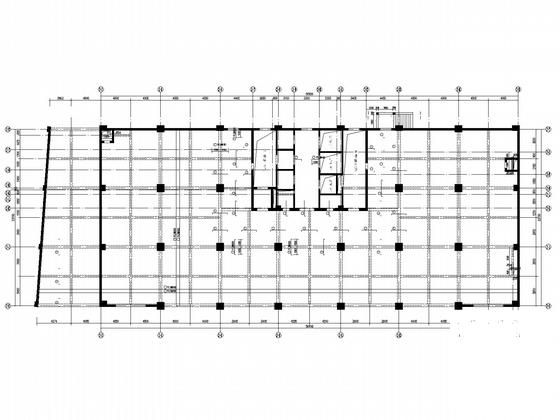

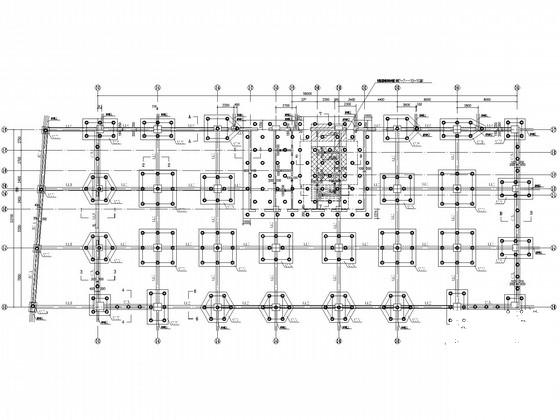

基础平面图

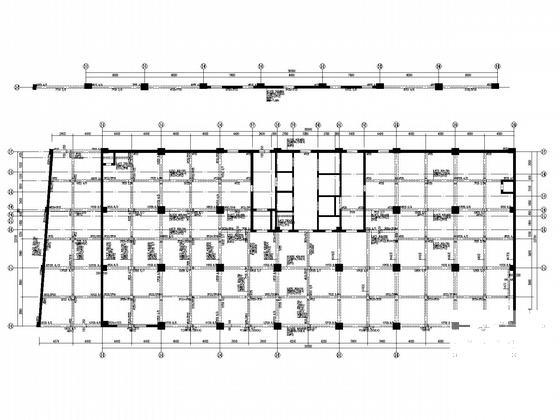

梁配筋平面图

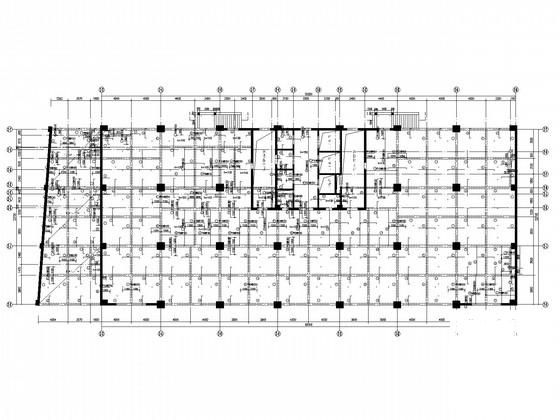

板结构平面图

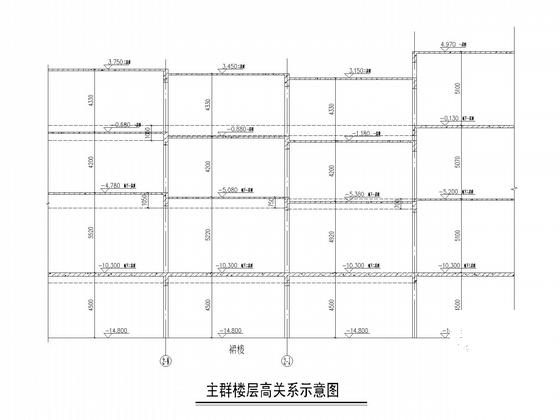

主群楼层高关系示意图

楼梯大样图

墙体节点

承台节点

墙柱平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
