一份幼儿园3层教学楼建筑施工CAD图纸（框架结构）(卫生间详图)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑风格：现代
• 建筑类别：幼儿园
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：山东
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：19张
• 建筑设计面积：3184.31平方米
• 建筑高度：12.6m
• 建筑地上层数：3层
• 设计效果图：无

附件详情

该资料为[临汾市尧都区]某幼儿园三层教学楼 建筑施工 图
工程建筑面积约为：3184.31平方米、建筑建筑设计结构形式为框架结构。、层数为： 3层、高度为： 12。6米、屋顶形式：屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共19张图纸
设计功能包括：地下室为库房、地上一、二、三层为生活及办公用房、

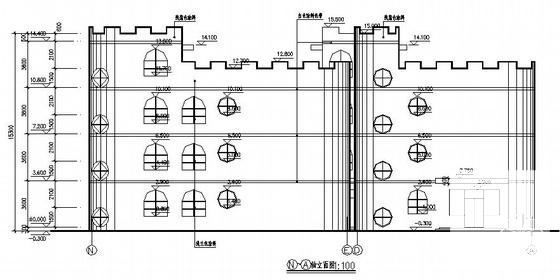

第 1 张图

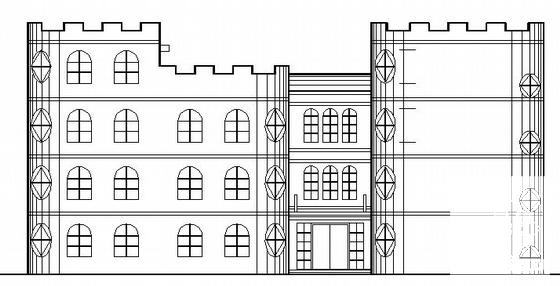

第 2 张图

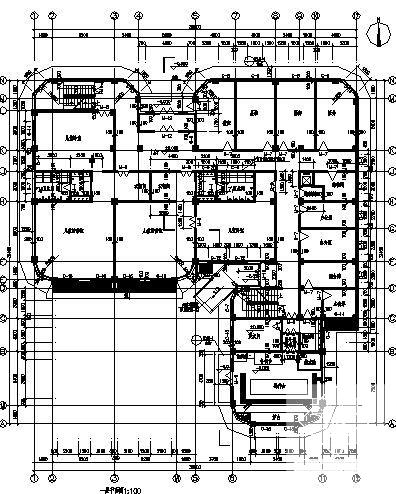

第 3 张图

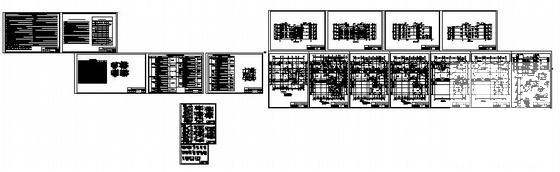

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-10 17:04:32上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
