一份150立方米水池结构CAD施工图纸(钢筋布置图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 参考图纸：3张

附件详情

该项目是水池项目，容量为150平方米，包括：池顶板钢筋布置图，池底板钢筋布置图，支柱配筋图，柱帽配筋图，剖面图，平面图总计3张图。

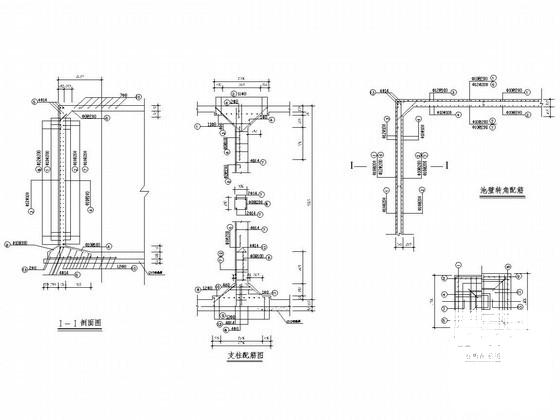

支柱配筋图

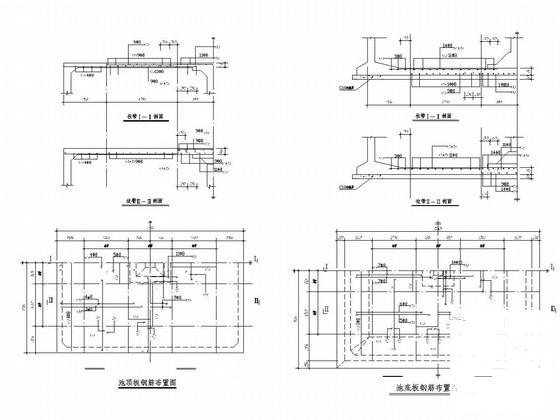

底板配筋图

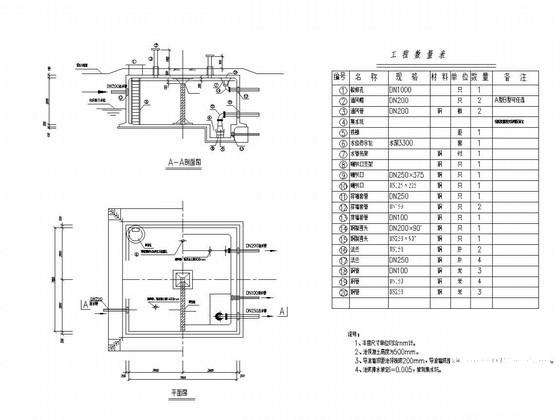

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
