玻璃光篷建筑结构设计CAD施工大样图(dwg)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 结构最大跨度：18m
• 风压：0.65kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

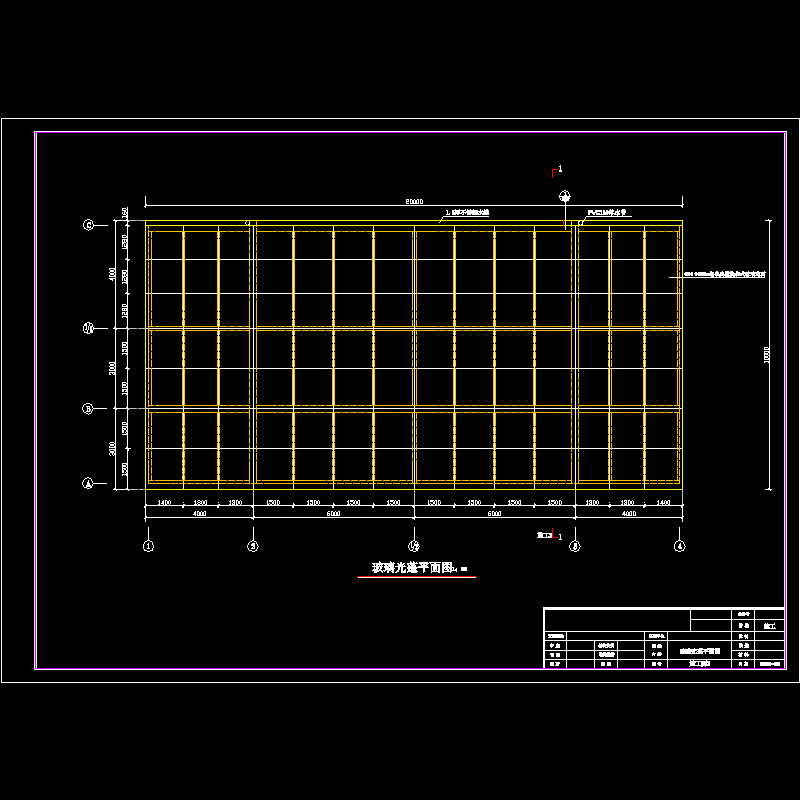

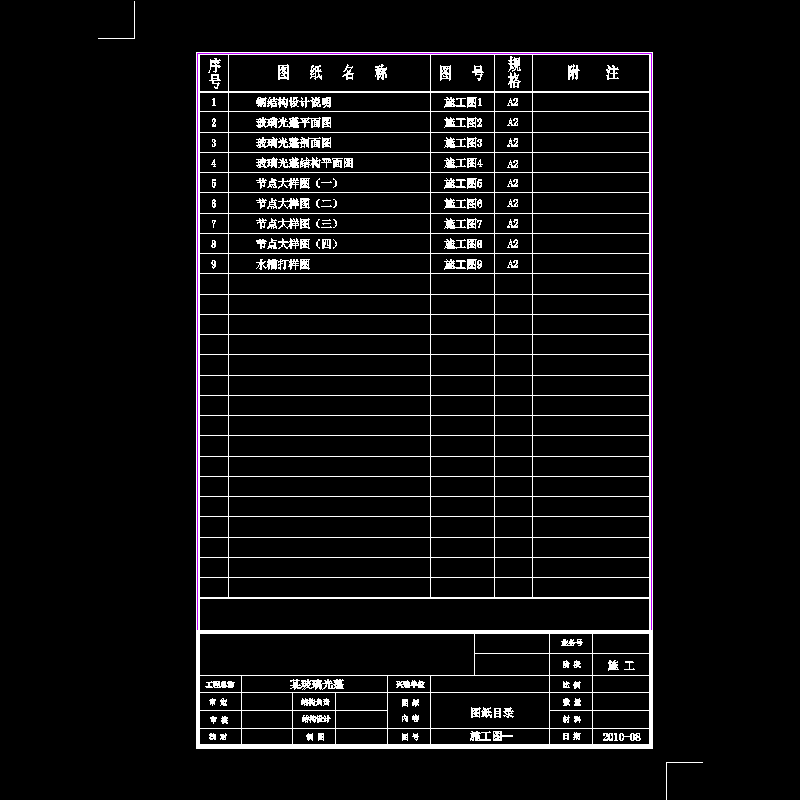

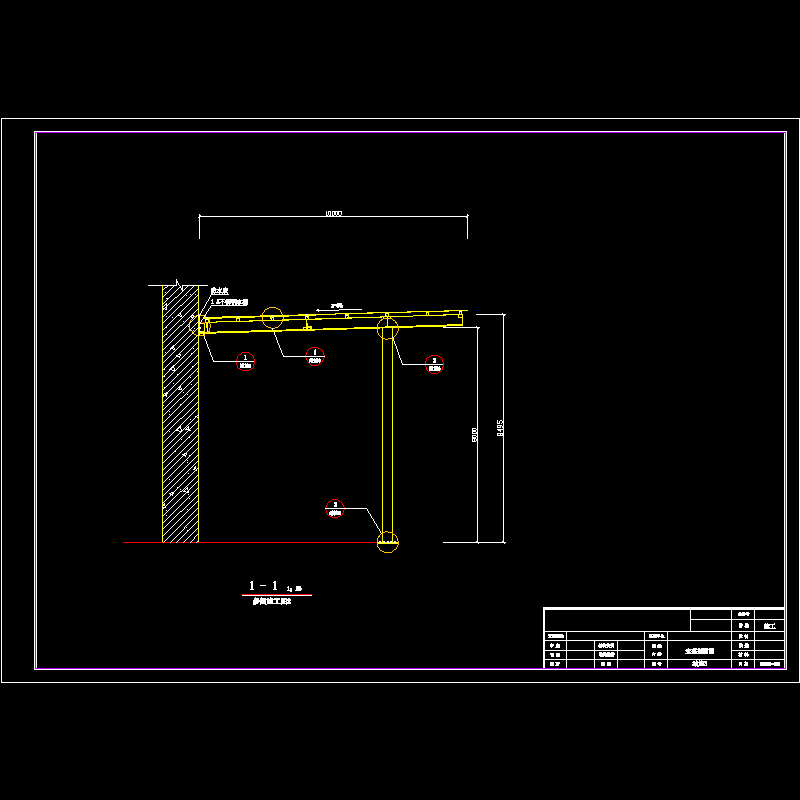

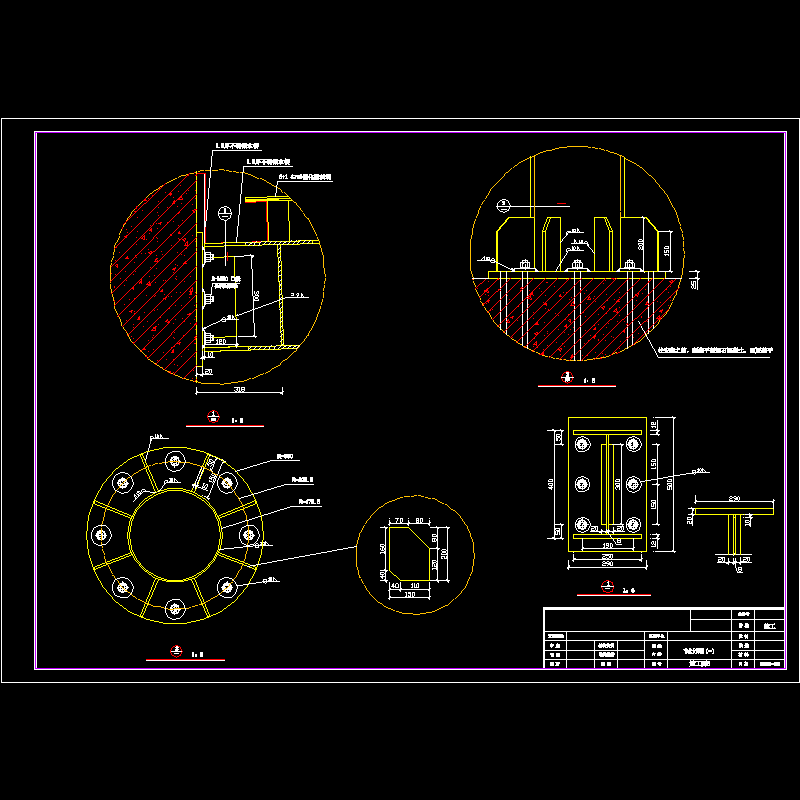

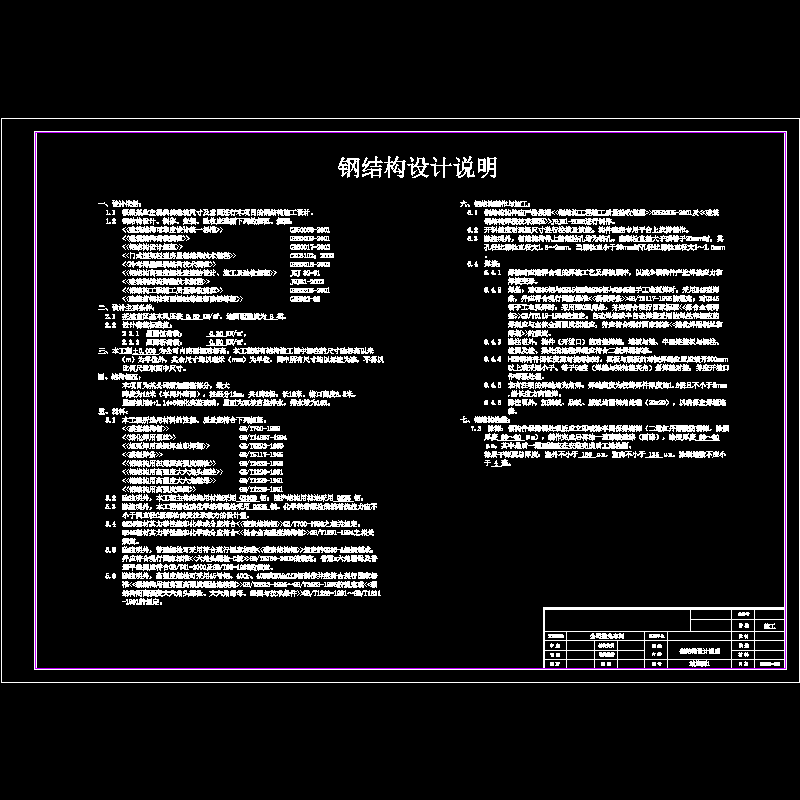

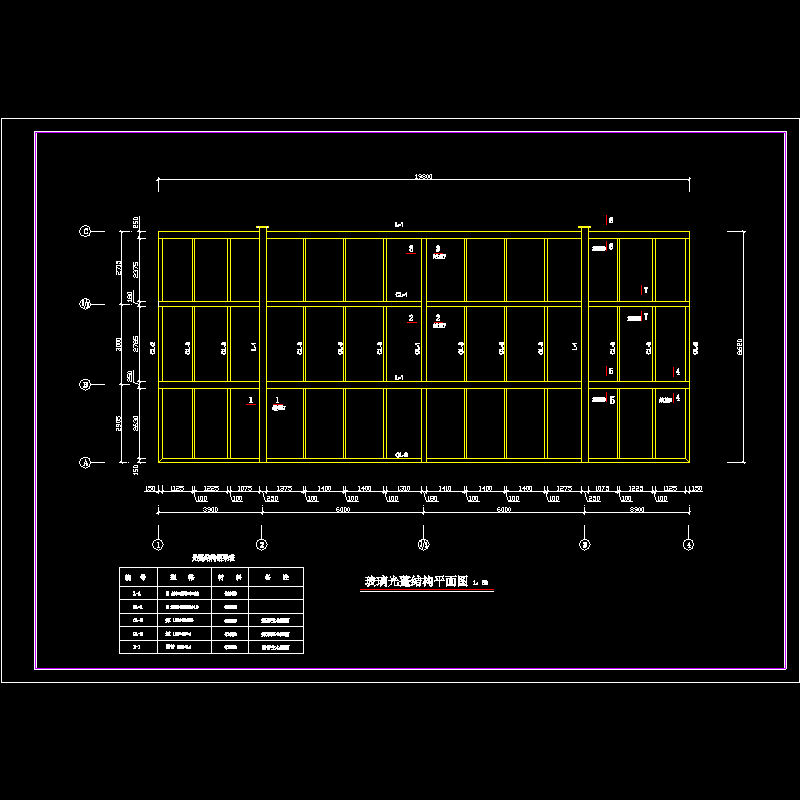

该资料包含：钢结构设计说明，玻璃光蓬平面图，玻璃光蓬剖面图，玻璃光蓬结构平面图，节点大样图，水槽打样图等
共9张图纸。
