4层办公楼结构设计CAD施工图纸(dwg)(丙级独立基础)(二级结构安全)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 雪压：0.15kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

该资料包含：结构设计总说明，基础 平面布置图 ，柱平法施工图，梁平法施工图，楼板结构平面图，结构图，楼梯结构图
共10张图纸。

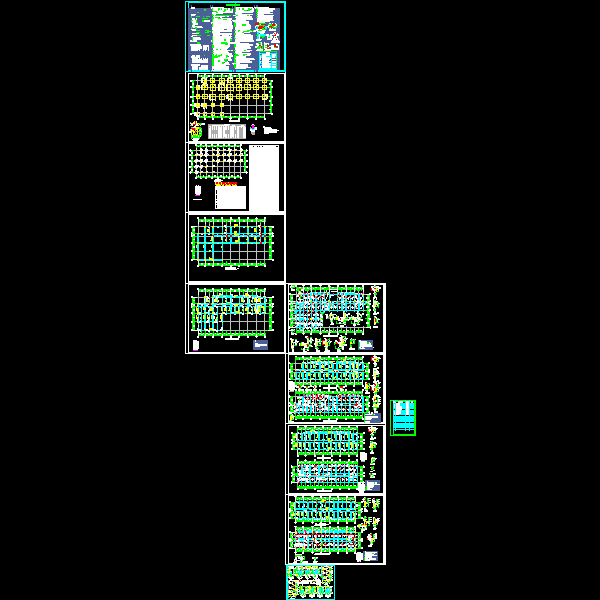

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-28 16:25:50上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
