3层小型老人活动中心CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：24张
• 建筑设计面积：463.5平方米
• 占地面积：142.53平方米
• 建筑高度：11.00m
• 建筑地上层数：3层
• 设计效果图：无

附件详情

工程名称：xxxx老人活动中心。
建筑占地面积：142.53m2 ；建筑层数为三层;建筑总高度：11.00M；
总建筑面积:463.5m2。
功能布局:一层至三层均为活动室。
建筑分类：三类综合楼。
主体结构合理使用年限：50年。
建筑耐火等级为二级。
上部结构体系：为框架结构。抗震设防烈度：七度。
这份参考资料包括资料目录、图纸说明、各层建筑平面、立面、剖面图及配套结构图等，共24张图纸

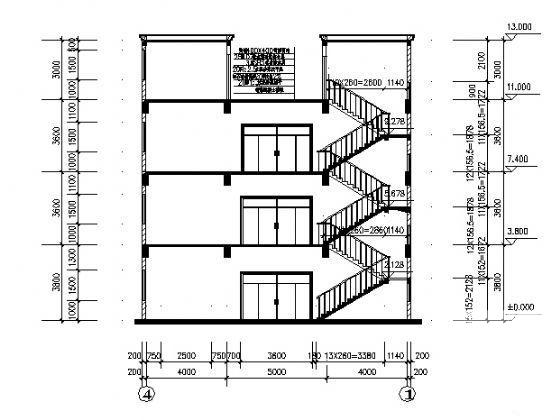

第 1 张图

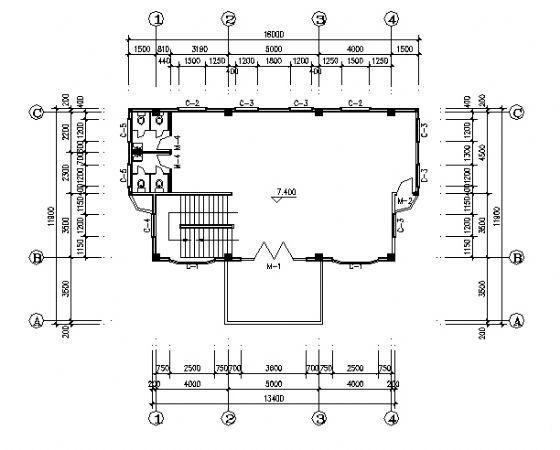

第 2 张图

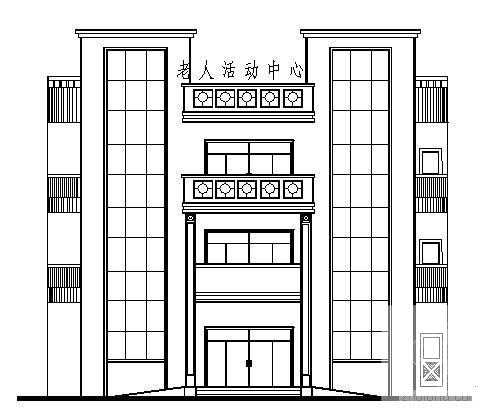

第 3 张图

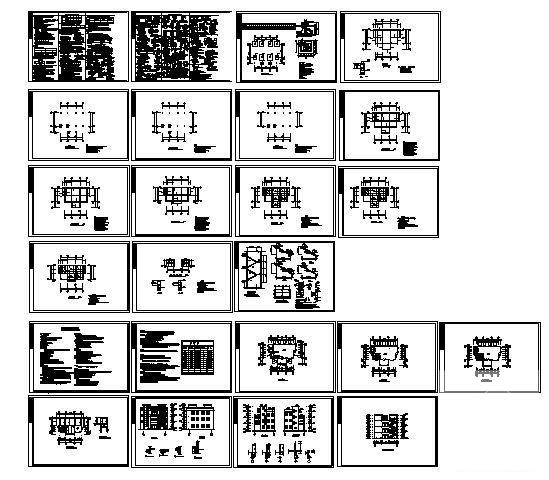

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
