一份管桁架钢结构结构月亮造型小品结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

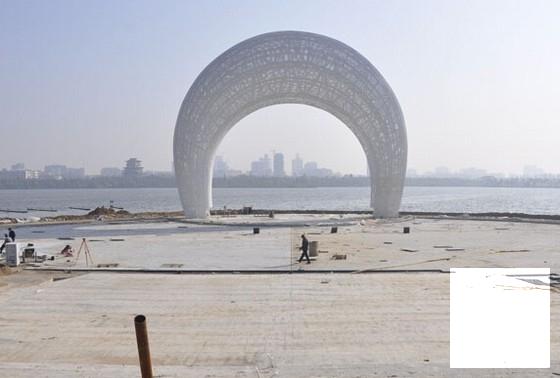

该项目是某外滩月亮造型小品项目，采用管桁架结构，该项目结构设计使用年限50年，采用的计算分析软件为：中国同济大学3D3S10.1，抗震设防烈度为6度，设计基本地震加速度为0.05g。该项目桩基础为钻孔灌注桩，桩径350，桩长现场定。
该资料包含：钢 结构设计说明 ，基础布置图，地脚螺栓布置图，俯视图，轴测图，前视图，节点编号图，节点坐标表，杆件截面图，杆件编号图，材料表， 节点图 ，共计10张图。
分享投稿时间：近几年7月。

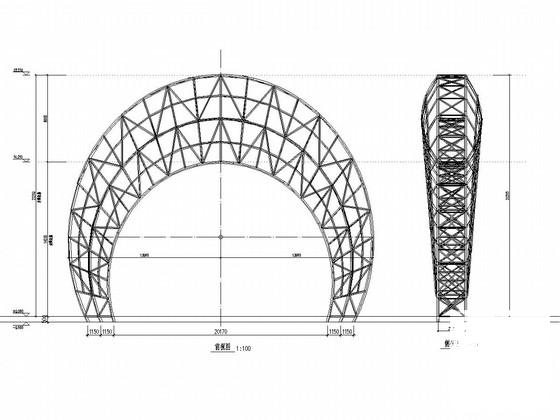

前视图

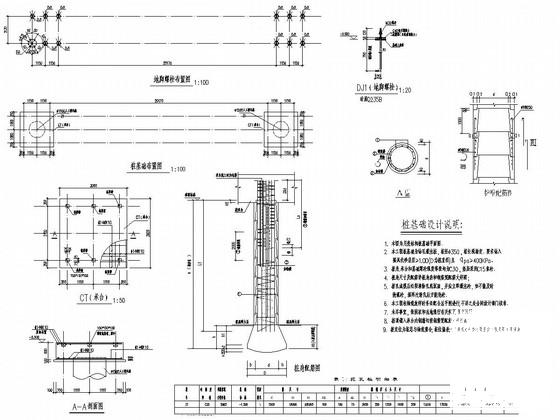

桩基础布置图

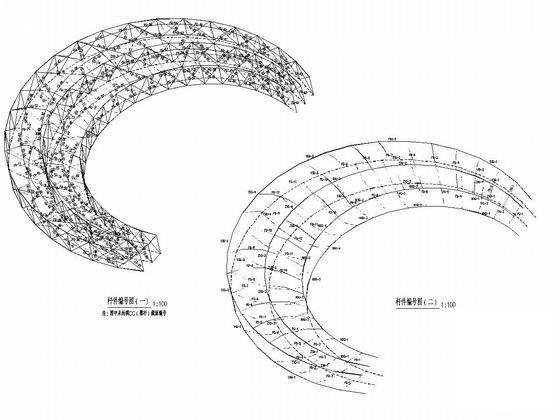

杆件编号图

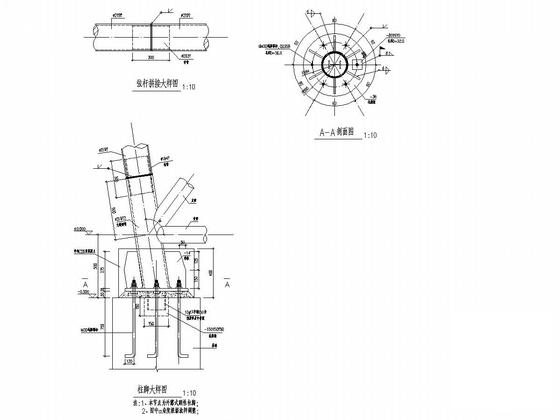

柱脚大样图

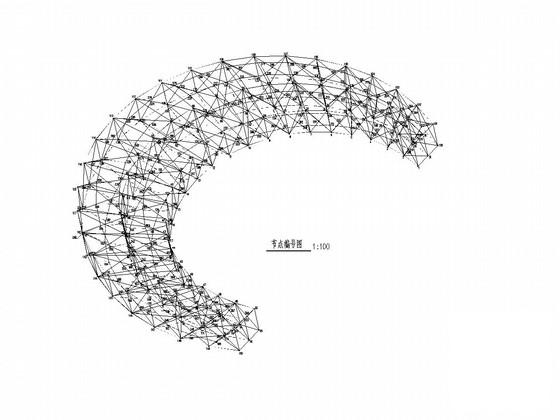

节点编号图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
