一份2层劲性钢骨柱框架结构服务设施建筑结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：桁架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目为北京某小区的服务设施建筑，地上二层，地下一层，楼屋面采用钢筋桁架楼承板现浇钢筋混凝土，地下部分除柱子为劲性钢骨柱外，均为现浇钢筋混凝土结构，基础采用筏板基础，8度设防。
该资料包含：钢 结构设计说明 、钢结构焊接标准图、基础 平面布置图 、柱墙平面图、梁结构图、柱平面图、钢梁平面图、钢筋桁架楼承板配筋平面图、钢构件立面图、钢结构 节点详图 等共15张图纸。

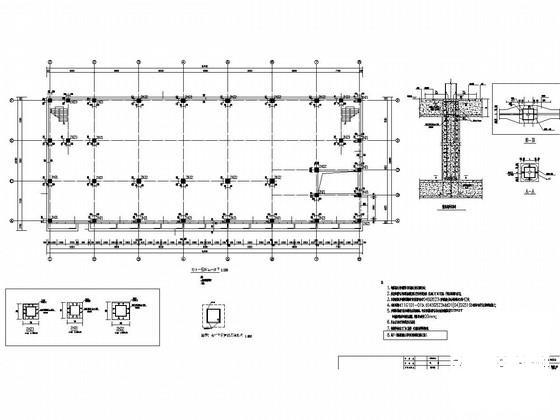

地下一层柱墙平面图

地下一层顶梁结构图

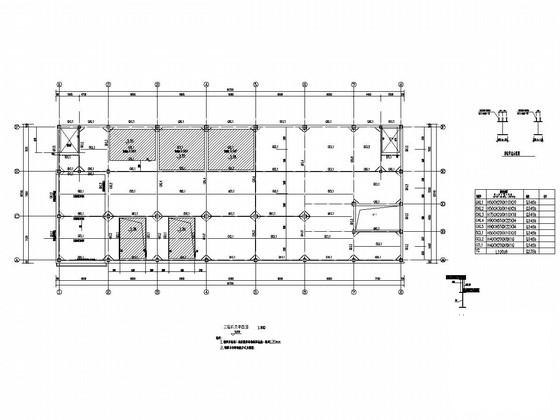

二层钢梁平面图

第 1 张图

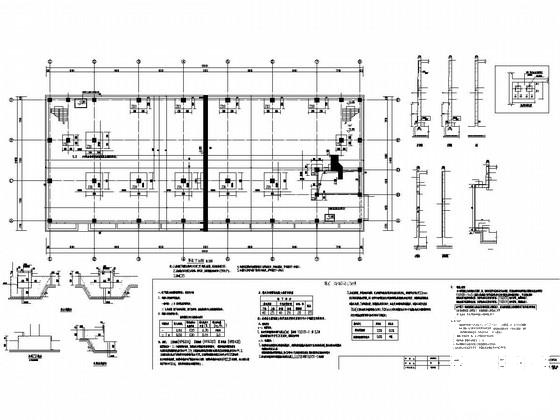

第 2 张图

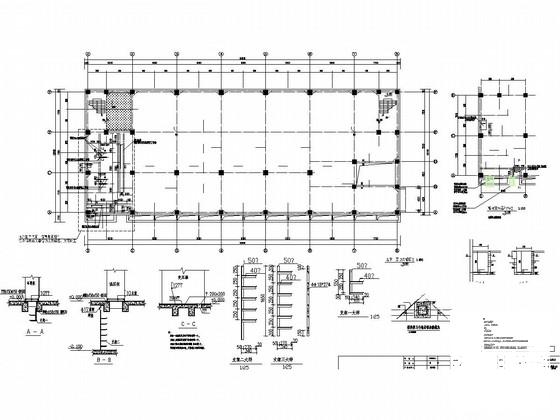

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
