3层框架结构别墅建筑结构施工方案图纸（dwg格式CAD、16张）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度：多层建筑

• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 抗震设防类别：丙类

• 风压：0.5kN/平方米
• 雪压：0.2kN/平方米
• 参考图纸：16张

3层框架结构别墅建筑结构施工图

图纸简介：

3层框架结构别墅建筑结构施工图，主要包括：各层结构平面图、各层梁配筋图、基础 平面布置图 、别墅建筑立面图、平面以及建筑详图。CAD格式，共16张，可供参考。

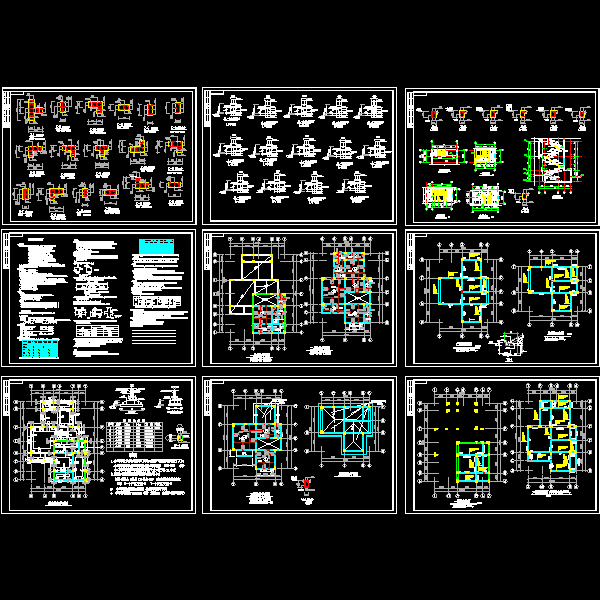

一、二层结构平面图

一二层梁配筋图

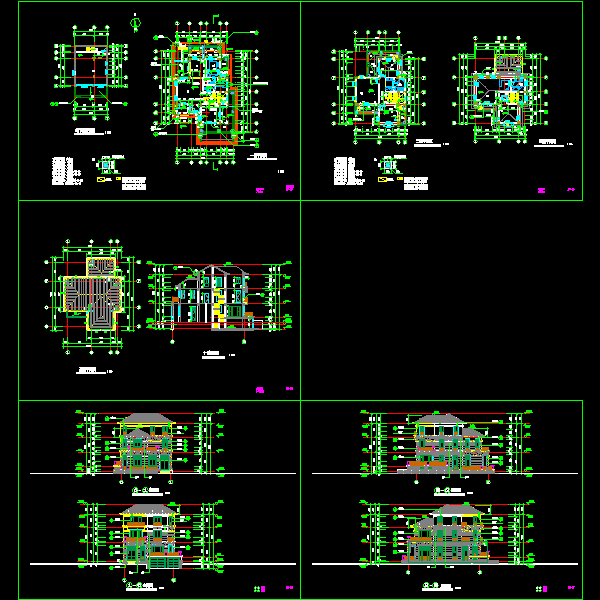

别墅建筑立面图

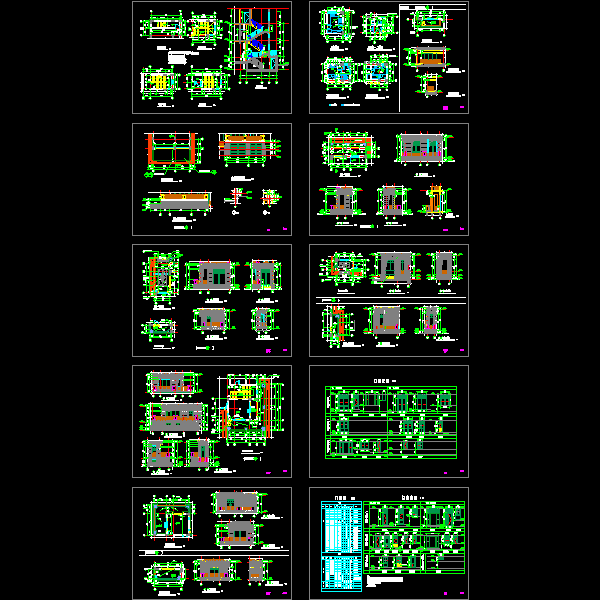

建筑图.dwg

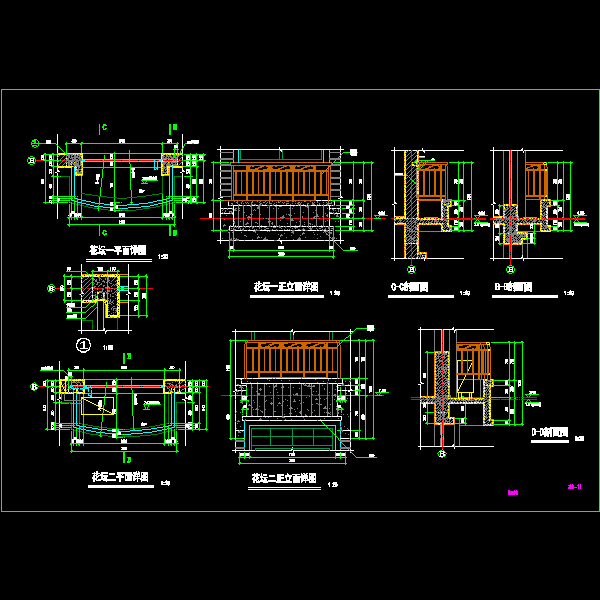

建筑详图1.dwg

建筑详图2.dwg

结构图.dwg
