18层带架空层框剪结构住宅楼结构CAD施工图纸(dwg)(乙级桩基础)

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：22张
• 设计年代：近代

附件详情

该项目为江西集团职工保障性周转房。位于江西省，主要功能为住宅，地上均为18层。主楼结构为框架剪力墙结构体系。基础采用旋挖钻成孔灌注桩，基础设计等级为乙级，抗震设防烈度为6度。
该资料包含：结构设计说明，桩基设计说明，桩位平面布置图，基础结构平面图，承台筏板大样，墙柱 平面布置图 ，梁平法施工图，板平法施工图，主楼楼梯大样，节点大样，共计22张图。
分享投稿时间：近几年8月。

基础顶～4.470m墙柱平面布置图

三～十八层板平法施工图

节点大样

承台筏板大样

三～十层梁平法施工图

3#结构_t3.dwg

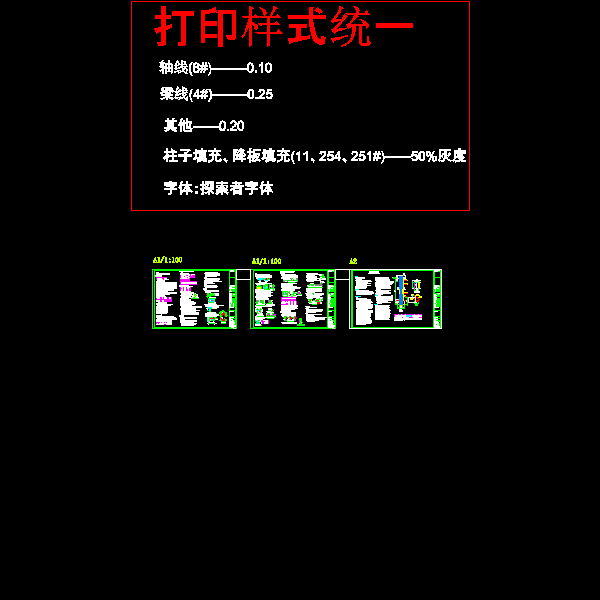

结构通用设计说明_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
