两层框架结构自来水厂综合楼结构CAD施工图纸（坡屋面）(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目是自来水厂综合楼项目，地上2层，框架结构，该项目柱下采用机械成孔灌注桩(干作业)，建筑桩基设计等级为丙级，抗震设防烈度为6度。

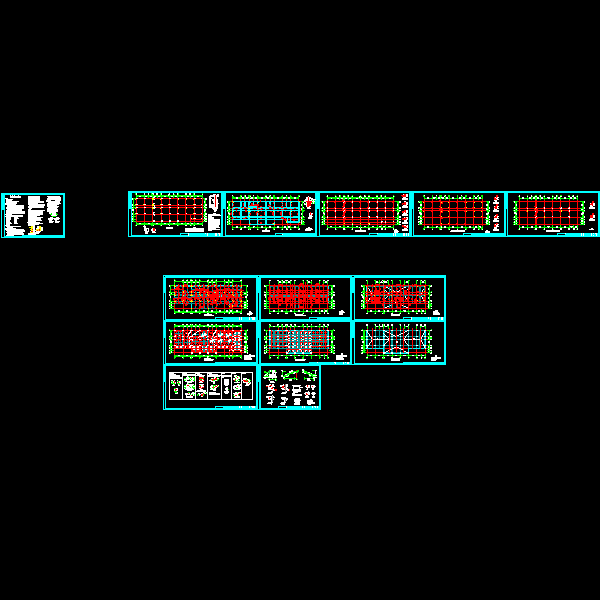

该资料包含：框架结构施工图说明，综合楼基础梁平面布置图及基础说明，基础梁平面布置图，框架柱 平面布置图 ，梁板图，综合楼坡屋面构造大样，综合楼楼梯和节点大样配筋图等共计14张图。
出图时间：2012年10月。

框架柱平面布置图

综合楼平屋面层梁平法施工图

综合楼坡屋面构造大样

综合楼楼梯和节点大样配筋图

综合楼二层平面板配筋图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
