18层剪力墙结构住宅楼结构CAD施工图纸(dwg)(桩基础)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：34张
• 设计年代：近代

附件详情

该附件为河北某住宅小区的一栋楼，建筑结构形式为剪力墙结构，基础采用预应力混凝土管桩，7度设防。
该资料包含：结构设计说明、基础平面布置图、桩位 平面布置图 、梁平法施工图、板配筋施工图、剪力墙平法施工图、剪力墙约束边缘构件表、模板图、坡道详图、人防详图、 楼梯详图 等共34张图纸。

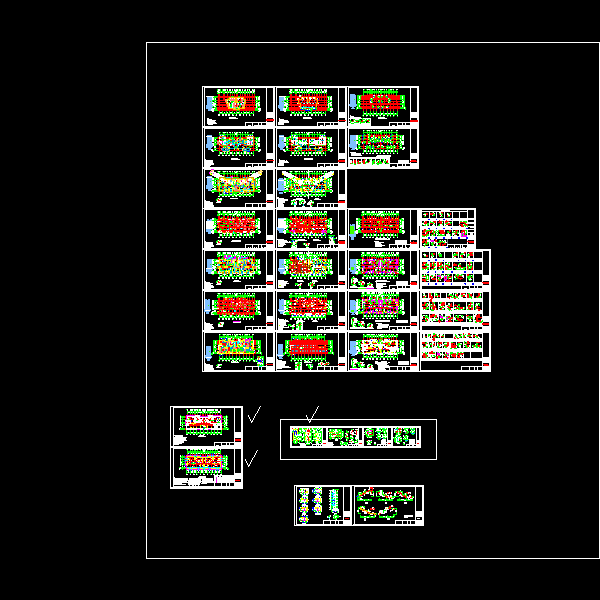

基础平面布置图

设备层梁平法施工图

二层板配筋施工图

剪力墙平法施工图

一层梁平法施工图

河北18层剪力墙住宅.dwg

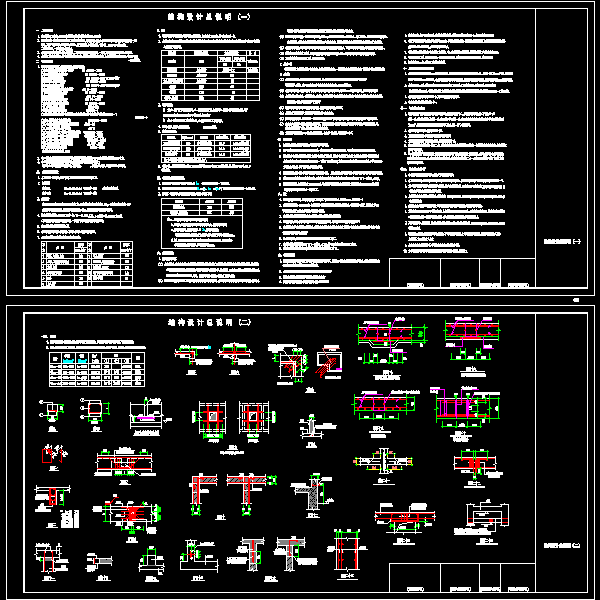

结构总说明.dwg
