65x36米钢结构刚架工程CAD施工图纸(dwg)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 抗震设防烈度：6度抗震

该项目为单层单山单跨门式刚架厂房，跨度为18.0m，柱距为6.5m。屋面采用单层彩色压型钢板，墙面采用单层彩色压型钢板，基础采用柱下独立基础。该项目钢梁、钢柱均采用Q235B，梁柱端头板采用Q235B，加劲肋采用Q235B，次构件采用Q235B。该项目屋面檩条、墙梁采用Q235冷弯薄壁型钢，隅撑,柱间支撑,屋面水平支撑,檩条、墙梁拉条材质均为Q235。该项目主刚架构件现场连接采用10.9级扭剪型高强螺栓，高强螺栓结合面不得涂漆，采用喷砂处理法，要求摩擦面抗滑移系数为>0.45。资料内容有：钢结构设计说明、屋面彩板布置图、墙面彩板布置图、剖面图、钢柱平面布置图、屋面结构布置图、屋面结构布置图、吊车梁 平面布置图 、柱间支撑布置图。

屋面结构布置图

屋面结构布置图

柱间支撑布置图

轴立面图

剖面图

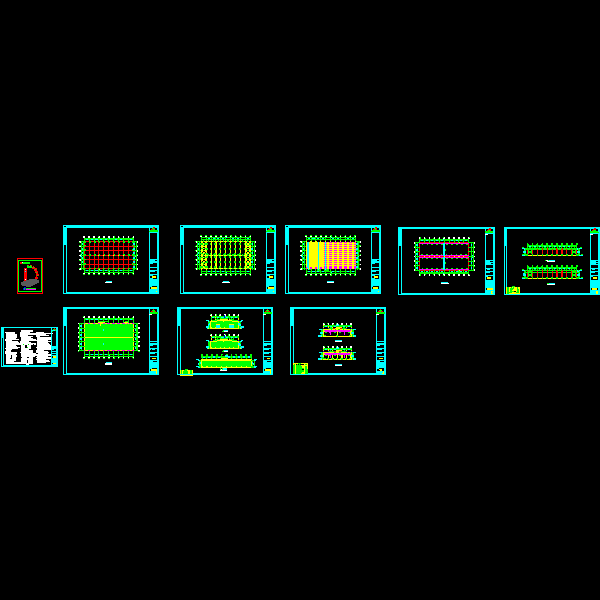

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
