一. 项目概要

工程位于重庆市永川区新城区,建筑面积181727.14平方米，建筑防火类别为一类，功能包括住宅、车库、幼儿园及配套建筑等。本建筑为 103#车库，地下一层，属I类车库；该项目消防控制室设在车库负一层(有直接对外出口)。

1. 设计范围

1) 10/0.4kV 配、变电系统；

2) 应急发电系统；

3) 地下车库、公共用房照明设计；

4) 配合景观设计单位预留室外照明电源；

5) 基础接地系统；

2．与其它专业设计的分工：

1) 室外照明，该资料仅预留电源，具体设计由甲方委托专业单位完成；

2) 有特殊设备的场所（例如：发电机房等），只设计到配电箱为止，具体设计由甲方委托专业设备厂家完成；

3) 有特殊要求或精装修要求的场所（例如：办公用房、住宅等），根据甲方要求设计，或由甲方委托二次装修单位完成；

4) 10kV进线不包括该资料范围，该资料只提供进线通道，电源分界点为10kV进线柜开关进线侧，10kV进线设计由供电局相关部 门完成；

5) 弱电系统由业主委托专业设计单位进行专项设计。

3. 供电系统

1) 负荷分级及容量

一级负荷: 弱电机房，消防控制室，排烟风机，应急疏散照明，公共照明，消防水泵，生活水泵等，其安装容量为1066kW；

二级负荷: 中高层住宅电梯，其安装容量为562kW。

三级负荷: 除一级负荷以外的用电设备，其安装容量为14735kW。

2) 电源

该项目主电源采用2回10KV市电专线供电，经车库内自建10kV开闭所分配后，放射式向各个公用变配电房和专用配电房供电。备用电 源为一台460kW自动启动柴油发电机，当主电源中断后，发电机30s内自动启动（含各切换环节）并向一级负荷供电，主电源与备用电源 机械闭锁运行。

二、图纸展示

封面

1B、2B低压配电系统图

防火门监控系统图

开闭所10kV配电系统图

设备房布置平面图

第 1 张图

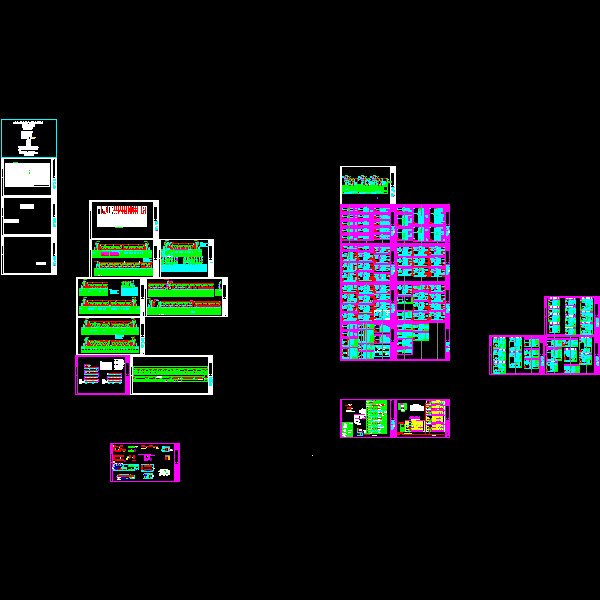

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
