[CAD图纸]信丰烟草综合楼电气设计（照明、插座）(建筑面积)(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一. 概况:

该项目为二层集仓库、宿舍、营业的多功能综合楼,建筑面积为

二. 设计内容:

、照明、插座等。

三. 电源:

该项目用电负荷等级为三级,采用三相四线配电,从公用变压器引

沿墙敷设BLV-25MM2,然后 SC50 引入本楼底层总配电箱.

四、导线及敷设方式

干支线采用BRV-500V塑料线,穿PVC管暗敷设.管线型号规格见系统图.

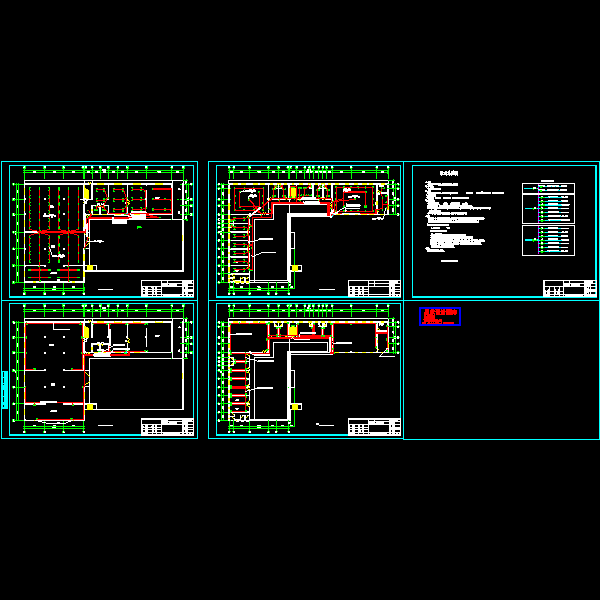

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
