建筑类别：办公
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
参考图纸：33张
-
设计年代：近代
-
地下室用途：人防
-
节点大样：人防
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：浙江
-
强电设计：
供配电系统
,电气照明,其它
附件详情
-
电气设计说明
-
强电竖向系统图
-
配电系统图1
-
配电系统图2
-
三层
照明平面图
-
四层照明平面图
-
五层照明平面图
-
六层照明平面图
-
七层照明平面图
-
八层照明平面图
-
九层照明平面图
-
十层照明平面图
-
十一层照明平面图
-
十二、十三层照明平面图
-
三层空调平面图
-
四层空调平面图
-
五层空调平面图
-
六层空调平面图
-
七层空调平面图
-
八层空调平面图
-
九层空调平面图
-
十层空调平面图
-
十一层空调平面图
-
十二、十三层空调平面图
-
四层UPS插座布置图
-
五层UPS插座布置图
-
六层UPS插座布置图
-
七层UPS插座布置图
-
八层UPS插座布置图
-
九层UPS插座布置图
-
十层UPS插座布置图
-
十一层UPS插座布置图
-
十二、十三层UPS插座布置图
附件详情
该项目位于浙江省，项目为高级经济管理部门。该项目负责装修部分的电气配套（照明、插座）图纸。根据规范该项目室内公共走道照明为二级负荷，重要办公室插座按二级负荷供电并设置UPS（20KVA）做为备用电源，其余用电均为三级。，图纸共33张。

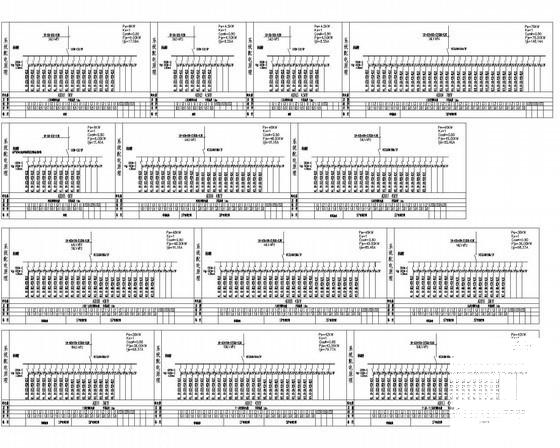

配电系统图2

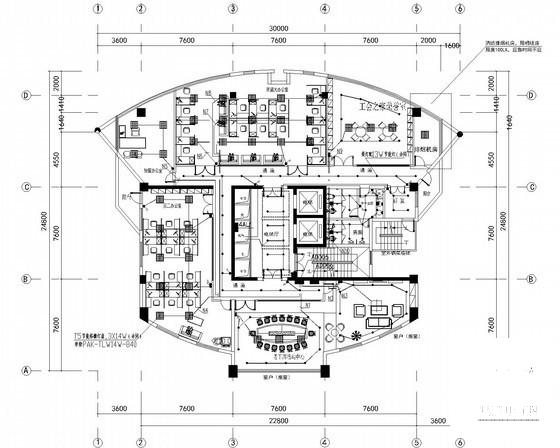

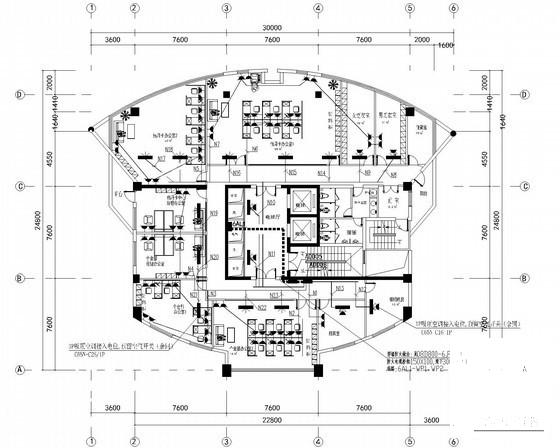

六层空调平面图

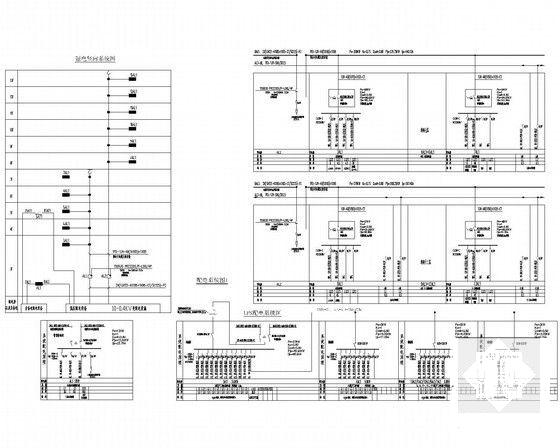

配电系统图

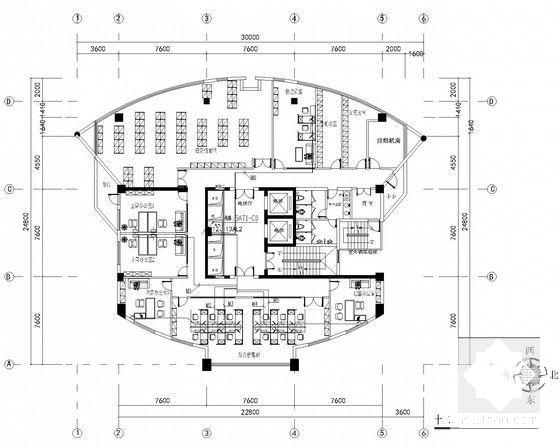

十二、十三层UPS插座布置图

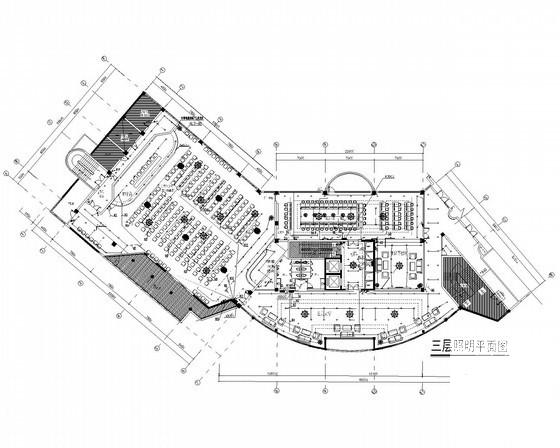

三层照明平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
