一、土建概述

该项目为高层新华大厦,使用功能为宾馆和娱乐,建筑高度为48.60米。总建筑面积 10133.86平方米。其中一层为商场,二、三层为娱乐,四层以上为宾馆。主体结构为钢筋混凝土剪力墙结构,楼板为现浇混凝土楼板。建筑防火分类:二类.

二、设计范围

1,该项目弱电设计包括电话通信系统、有线电视系统、 。

2,施工时,各弱电系统可根据弱电工程分包商的要求进行调整,但需设计人员认可

三、 电话通信系统

1、该项目设计中按合布线考虑,并预留数据系统的管,盒,其具体配线方案由电信局,和专业部门定

2、电话电缆及信息光缆穿钢管接至一层保安室,电话及信息通信系统垂直电缆在弱电井内沿通信线槽敷设。

3、该项目综合布线系统采用组合压接方式,模块化结构,星形布线方法,并且有开放系统特征。本系统包括以下五个子系统:工作区子系统、水平子系统、管理子系统、垂直主干子系统、设备间子系统

4、综合布线系统为语音、数据提供信息通道,综合布线系统采用两级星型拓扑结构,主配线设备安装在一层保安室内,层配线设备安装在相应的弱电井内。系统垂直布线以弱电井弱电桥架为主,水平布线以吊顶内弱电桥架敷设为主,末端穿钢管沿墙、地板暗敷。竖井内竖向桥架应与平面图中水平桥架连接.

.....

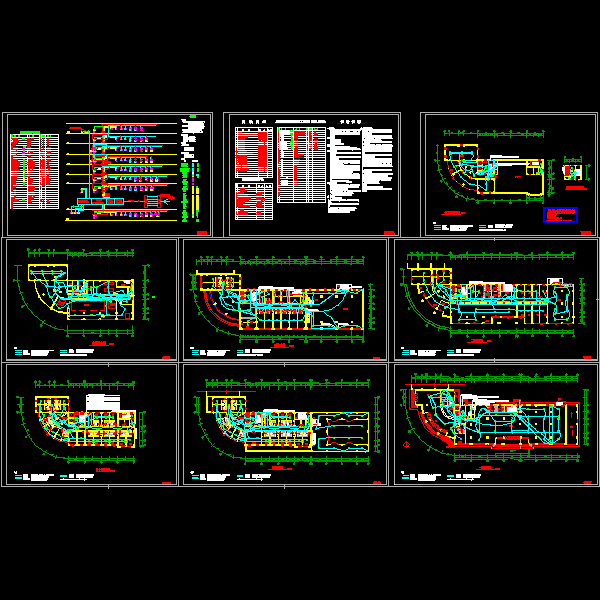

四、图纸展示

二-八层

弱电设计

一层 平面图

跃层上层强电平面图

跃层上层弱电平面图

跃层下层强电平面图

跃层中层弱电平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
