11层商住楼电气系统CAD施工图纸(卫生间等电位)(TN-S)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明

1.该资料按二级负荷供电,电源由2#楼配电房引来.供电电压380/220V.进户电缆为VV-1KV-系列产品供电接地制式采

用三相五线制(即TN-S)。

2.该资料线路敷设除图中标注明外,其它插座引线采用BV-3x2.5 SG15 WC,灯头引线采用BV-2x1.5SG15 CC.应急灯引线为BV-3x1.5 G15 WC.

3.配电箱.电表箱下底距地面1.5米,插座中心距地面0.4米,开关中心距地面1.3米。开关箱下底距地面1.8M.厨房插座距地面1.5米,空调插座中心距地面1.8米,客厅空调插座中心距地面0.4米,卫生间采用防溅插座,淋浴器和换气扇插座中心距地面1.8米.其它插座中心距地面1.3米。

4.屋面按二类防雷设防,采用避雷带防雷.网格不大于10x10M.突出屋面的金属建筑物和金属建筑物均与避雷带连接,接地极采用基础接地极,电阻R<=1欧姆.

5.防雷引下线在承台.地梁处通过承台.地梁主钢筋连成一个闭合回路.然后,再通过基础桩中主钢筋

接地,电阻R<=1欧母.

6.本大厦从二层开始每二层设均压环,30M以上层所有金属门窗均与均压环避雷带连接.屋面上所有金属建筑物和金属构筑物均与避雷带连接.

7.均压环的作法均利用每层圈梁主钢筋。30M以上金属门窗均带焊接件以便与均压环避雷带焊接。

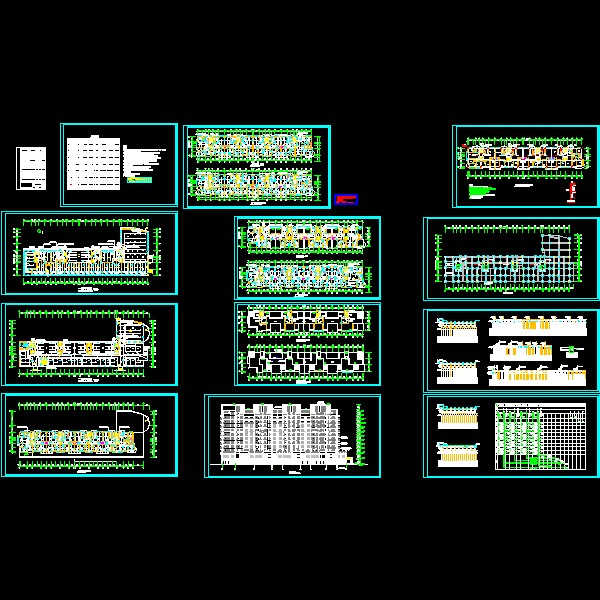

图纸展示

电气平面图

电气平面图2

立面防雷图

卫生间等电位平面图

系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
