电气施工设计总说明、主要电气设备材料表（强电）、干线平面图、
、消防平面图、
、地下室供电负荷指标、低压供电系统图一、柴油发电机房、配电间布置平面图、配电间电缆沟详图、配电间强电干线平面图、配电间接地平面图、柴油发电机安装详图、消烟水池详图低压柜安装剖面图、柴油发电机电力负荷计算表、供电系统图、地下层(平时)强电干线平面图、地下室强电干线图、火灾报警系统自动接通应急照明之接线图、防雷接地设计说明 建筑防雷接地大样、主要电气设备材料表（防雷接地）、接地及总等电位联结平面图、火灾自动报警和漏电火灾监控系统设计说明、消防报警干线系统图、电管井布置大样、住户灯具电源线预留管大样 、卫浴间局部等电位联结详图
附件详情
该项目为高档住宅建筑项目。地下一层、地上二十九层（其中地下一层为地下室，详单项工程设计，地上一层为社区配套用房及商业网点，二～二十九层为住宅）。建筑类别：一类高层塔式住宅建筑。 建筑高度：88.100米。建筑面积：13811.99平方米。该项目地下一层；平时为汽车库及附属设备用房，战时局部为平战结合的人民防空地下室。总建筑面积：5686.99平方米（人防部分建筑面积：4000.0平方米）。
干线平面图
消防平面图
接地大样图
自动接通应急照明之接线图
火灾自动报警及漏电火灾监控系统图
低压配电系统图
1#楼电施（弱电、报警）.dwg
1#楼（强电、防雷）.dwg
2#楼电施（弱电、报警）.dwg
2#楼（强电、防雷）.dwg
3#楼电施（弱电、报警）.dwg

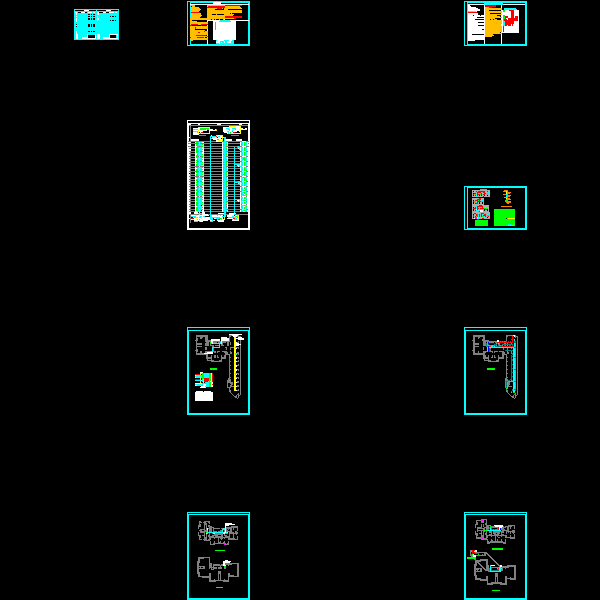

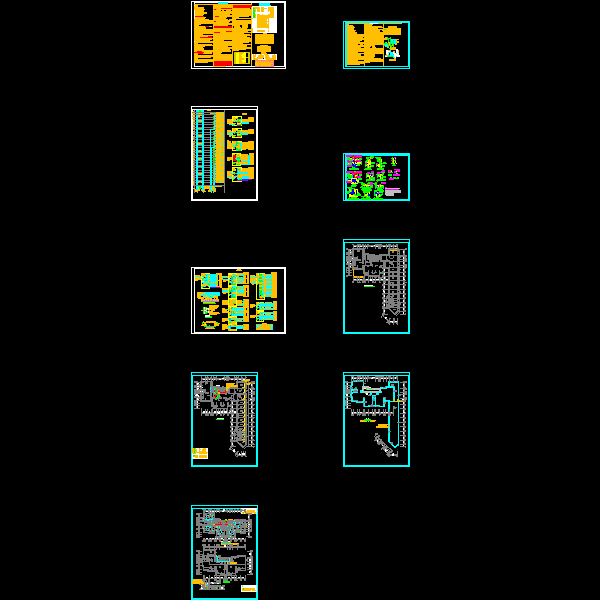

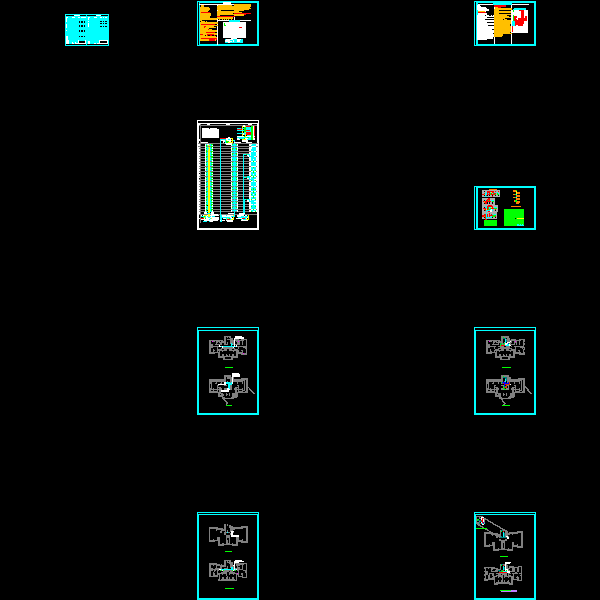

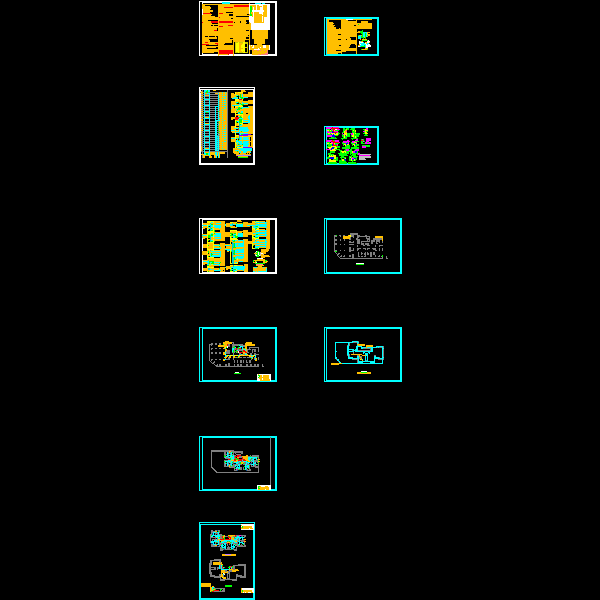

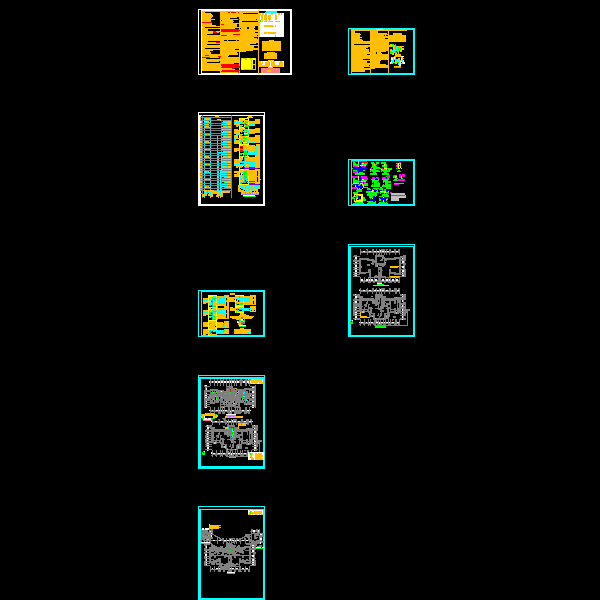

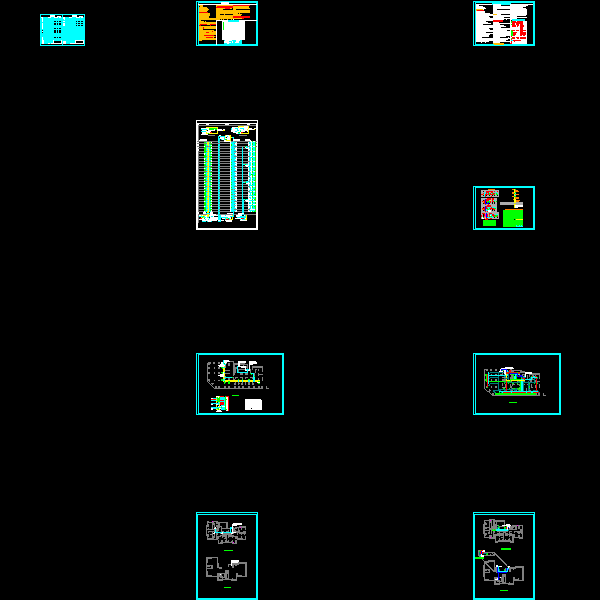

3#楼（强电、防雷）.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
