一份4层框剪结构综合教学楼结构CAD施工图纸(计算简图纸)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

附件详情：该项目为框架剪力墙结构教学楼项目，地基基础形式为桩基础，采用人工挖孔灌注桩，抗震设防烈度为6度，场地类型为Ⅱ类。

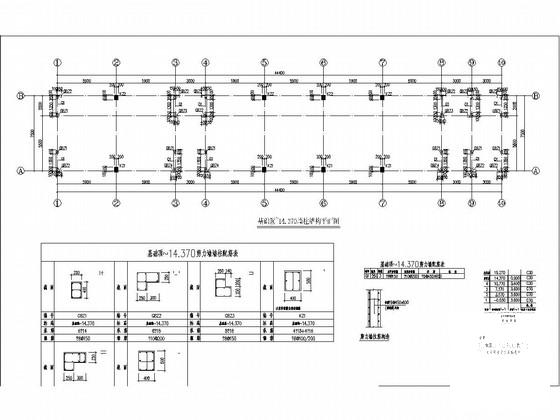

该资料包含：结构设计总说明，人工挖孔桩设计说明，基础结构 平面布置图 ，基础顶~14.370墙柱结构平面图，二层板结构平面布置及板配筋图，出屋面平面结构布置图，楼梯大样图及计算简图等共计15张图。

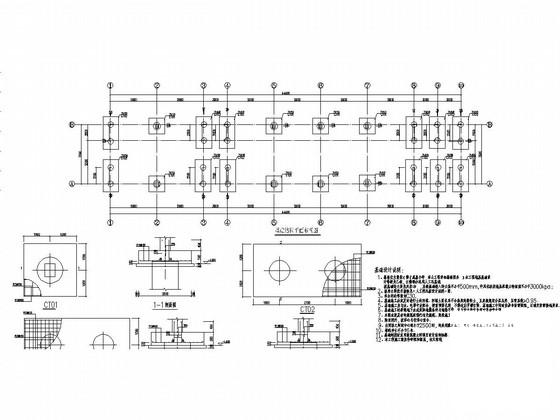

基础结构平面布置图

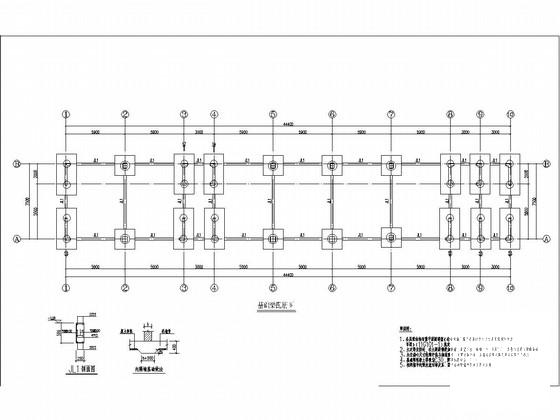

基础梁配筋图

四层板结构平面布置及板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
