礼堂电气CAD图纸(TN-C-S)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

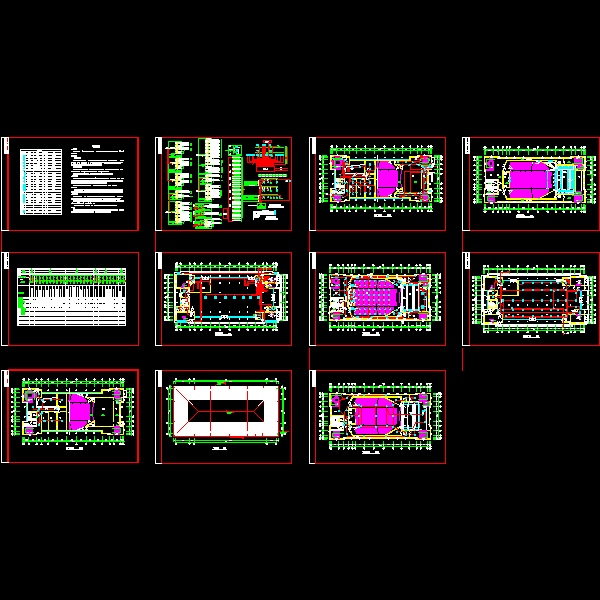

军用礼堂,今照明,消防,弱电,设计说明,系统图。本建筑是二类建筑，消防用电为二级负荷，其它用电为三级负荷，变电室设在室外，电源为二路进线，系统为TN-C-S。
