中学5层综合楼电气CAD施工图纸(照明灯具布置)(TN-S)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：11张
• 图纸年代：近代
• 负荷等级：三级
• 防雷等级：第二类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统

附件详情

• 1、电气设计说明
• 2、 图
• 3、弱电系统图
• 4、照明电气平面图
• 5、
• 6、防雷接地平面图

附件详情

该附件是某中学五层综合楼电气施工图纸，工程总体供电负荷等级为三级，其设备安装容量为420kW。电气设计包含配电系统设计、照明灯具布置，插座动力系统设计、综合布线系统设计、电铃系统设计、广播系统设计、消防系统设计、防雷接地系统设计等。

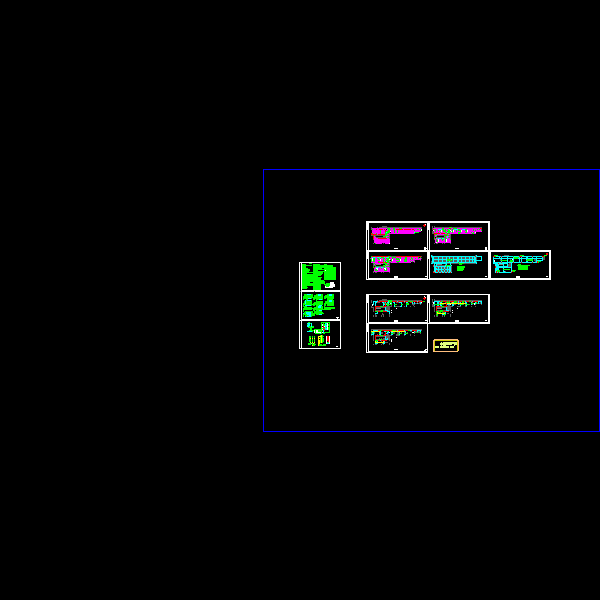

第 1 张图
