3层小学教学楼电气CAD施工图纸(照明灯具布置)(TN-C-S)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑面积：1580.8平方米
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：17张
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、 图
• 三、弱电系统图
• 四、
• 五、插座动力系统平面图
• 六、应急疏散指示平面图
• 七、
• 八、防雷接地平面图

附件详情

本稿件是某三层小学教学楼电气施工图纸，建筑主体为3层，建筑主体高度为10.8m，总建筑面积为1580.8m2，室内外高差为450mm，建筑结构形式为框架结构，属三类建筑。
电气设计包含配电系统设计、照明灯具布置、应急疏散指示设计、插座动力系统、校园广播系统、电铃系统设计、有线电视系统设计、防雷接地系统设计等。

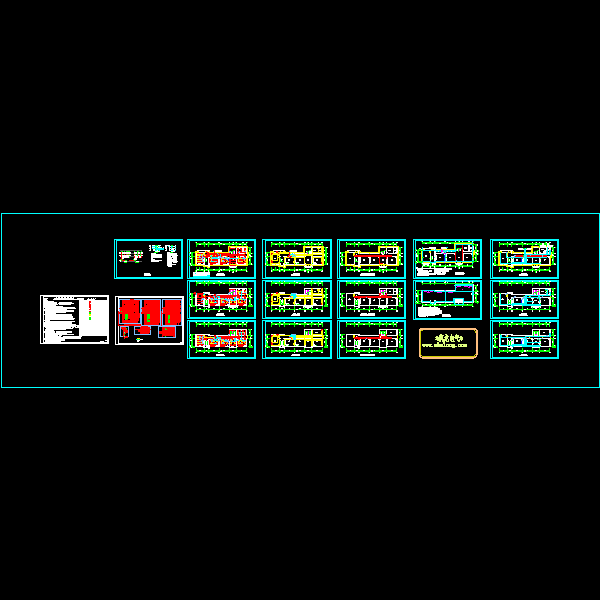

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-14 20:17:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
