公司12层办公楼电气CAD施工图纸(dwg格式)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：高层建筑
• 建筑面积：17642平方米
• 地上层数：12层
• 地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：26张
• 负荷等级：二级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-C-S
• 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、低压配电系统图
• 三、竖向配电系统图
• 四、 图
• 五、消防报警系统图
• 六、综合布线系统图
• 七、动力平面图
• 八、
• 九、弱电及消防平面图

附件详情

本稿件是某公司十二层办公楼全套电气图纸，工程建筑地下二层，地下一层为车库，地下二层设六级人防及低压配电室、冷冻机房；地上十二层办公用房。建筑高度为49.9m，总建筑面积17642平方米，电气设计包含变配电系统、消防自动报警系统、综合布线系统、照明动力系统、防雷接地系统。

第 1 张图

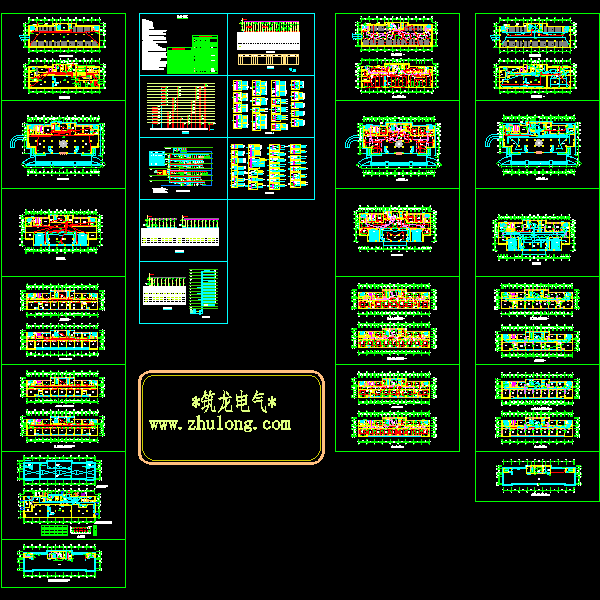

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
