29层商住楼电气CAD施工图纸(柴油发电机房)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业,宾馆
• 建筑高度：高层建筑
• 建筑面积：60336平方米
• 地上层数：29层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：27张
• 地下室用途：车库,其它
• 节点大样：灯具,开关柜,接线盒,变压器,弱电设备
• 负荷等级：一级
• 防雷等级：第一类
• 火灾保护分级：一级
• 监控图像等级：4级以上
• 有线广播：服务性,火灾应急
• 接地方式：TN-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目总建筑面积为60336平方米，建筑总高度为80米。地下一层为车库、设备间、配电室、柴油发电机房。一层为商业门面，二至五层为宾馆，六至二十九层为住宅。该项目属于一类综合型建筑。
设计范围：
强电部分：配电系统、动力及事故动力系统、一般照明、应急照明、防雷与保护接地系统等。
弱电部分：综合布线系统、有线电视系统、电话与宽带网系统、火灾自动报警及控制系统等。

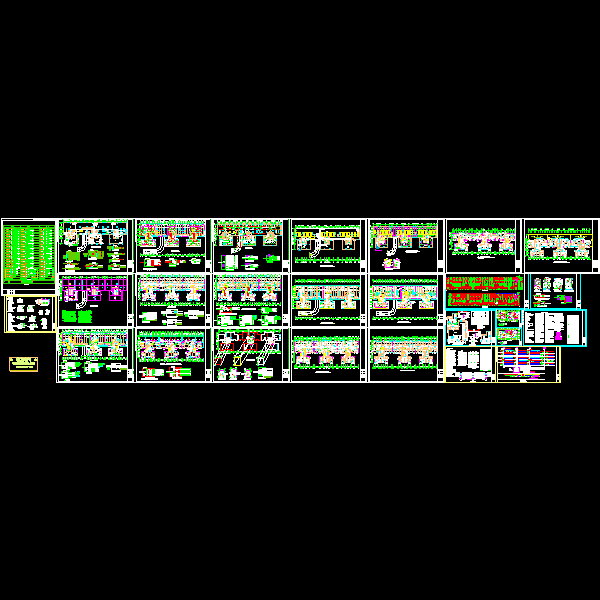

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-12 08:48:16上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
