18层住宅楼电气CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：9940.71平方米
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：12张
• 图纸年代：近代
• 地下室用途：车库
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为二类高层住宅楼，全现浇剪力墙结构，主体建筑高度为52.50米，全楼共1个单元66户，总建筑面积9940.71平方米。地下一层为自行车库，一~十八层为普通住宅。消防控制室设于本楼，变电所全区统一设置（本楼外）。
设计范围：1) 该资料包括配电、照明、电话、电视、网络、可视对讲、电气接地与防雷系统、火灾自动报警及联动系统。

第 1 张图

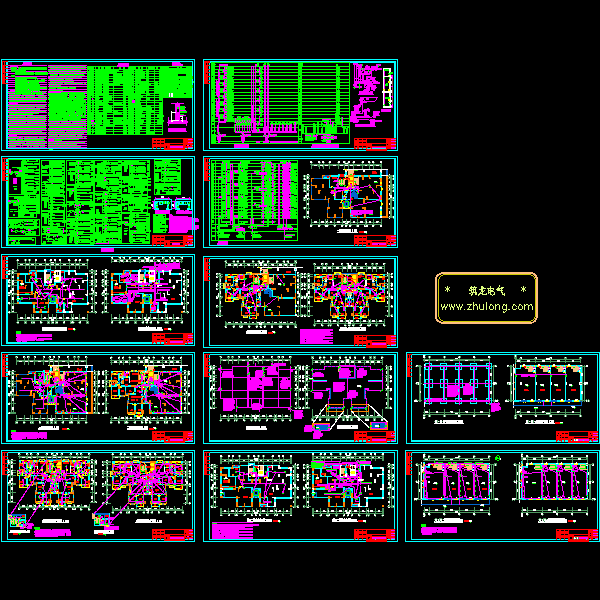

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
